Eine Windows-basierte Lösung, die sich schnell skalieren und bei Ihrer Inbetriebnahme in Ihren Kollaborationsbereichen bereitstellen lässt.

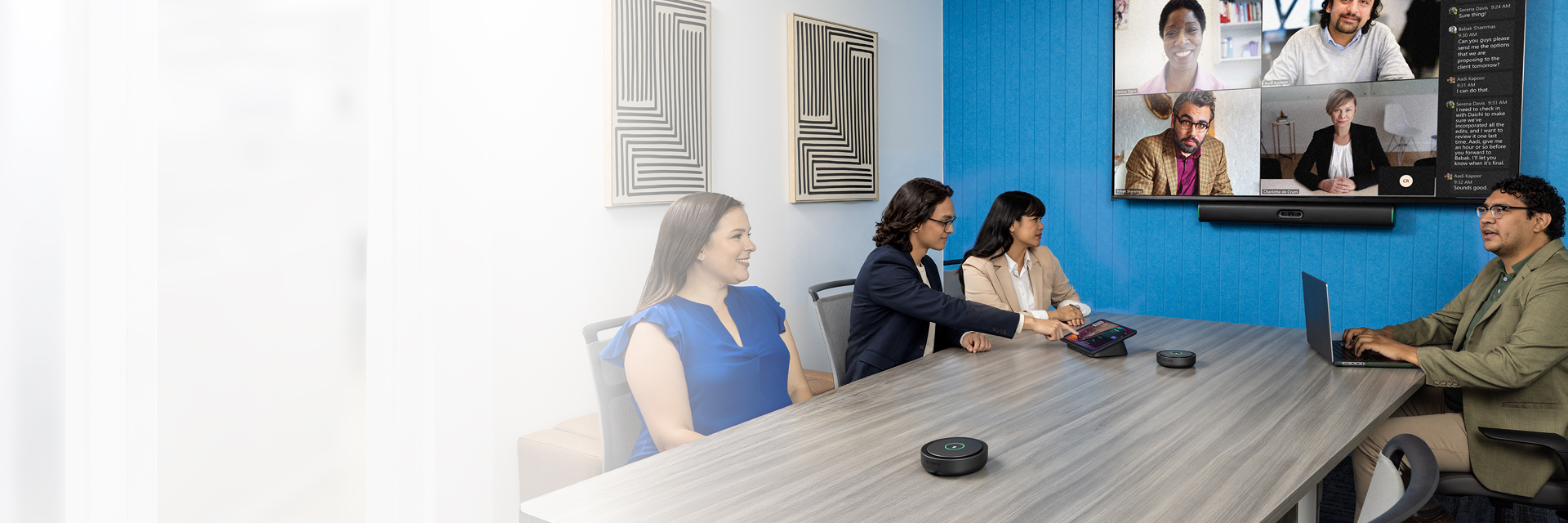

Die Q-SYS RoomSuite Collaboration Bar und die Erweiterungsgeräte bieten eine skalierbare AV-Lösung für kleine bis große Standard-Besprechungsräume. Diese Windows-basierte Lösung verfügt über integrierte Audio- und Videofunktionen und unterstützt Microsoft Teams Rooms sowie „Bring-Your-Own-Meeting“-Konferenzen. Enthält ein Touchpanel zur Steuerung und bietet die Möglichkeit, optionale Tischmikrofone für eine erweiterte Audioabdeckung anzuschließen.
*Remote-/Far-End-Funktionen in Kürze verfügbar.

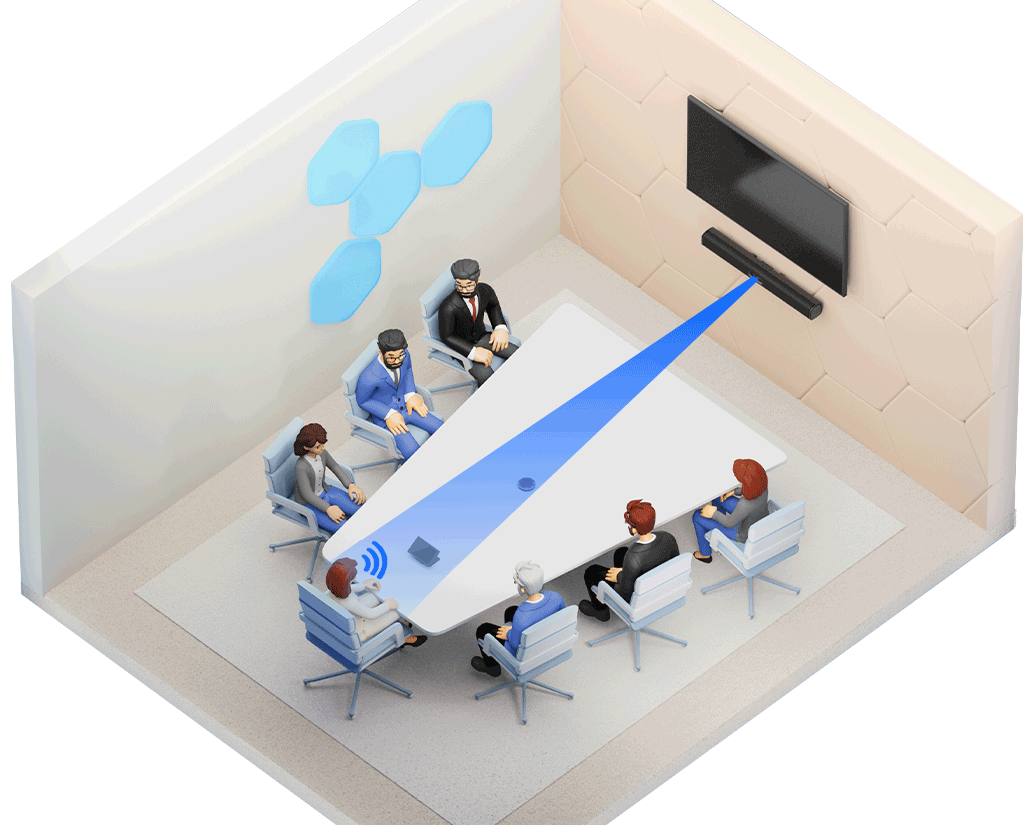

Vereinfachte Hardware

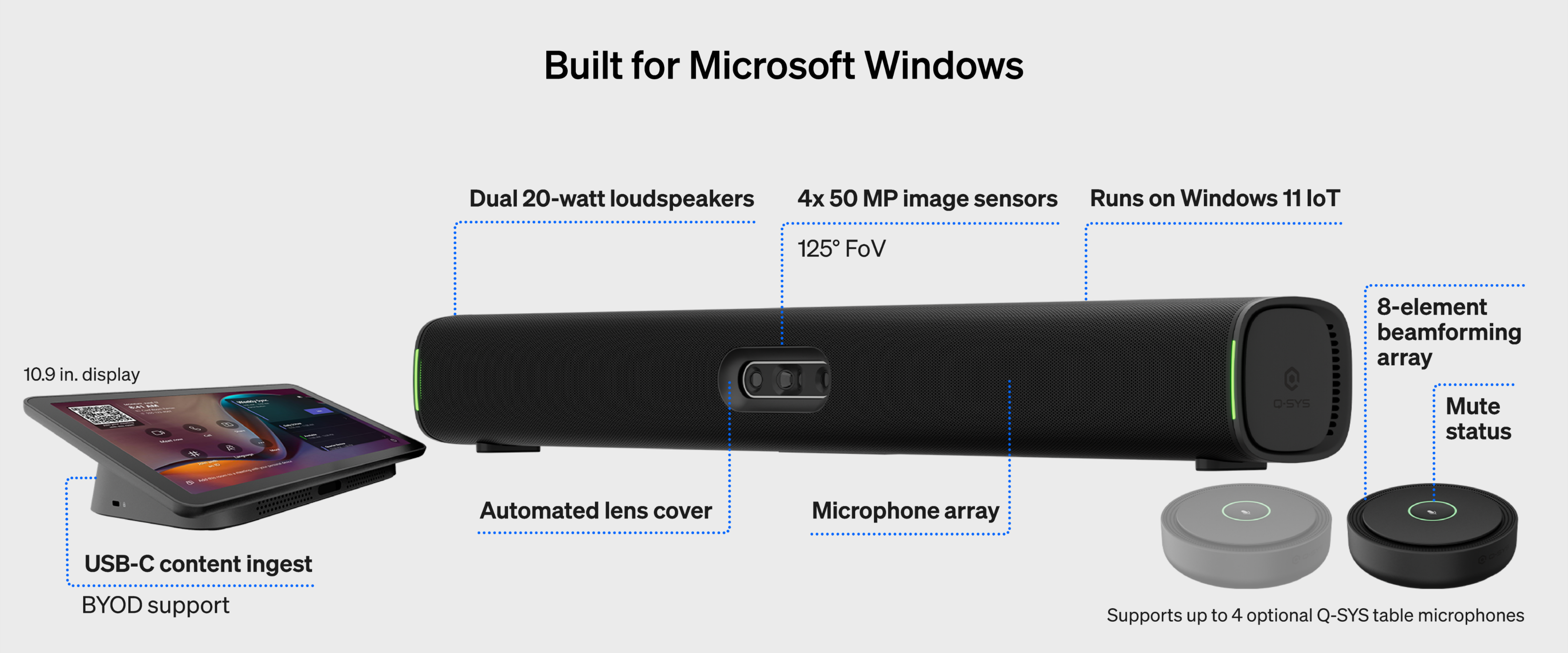

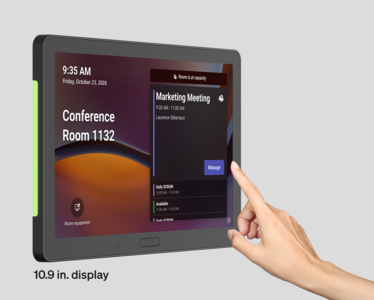

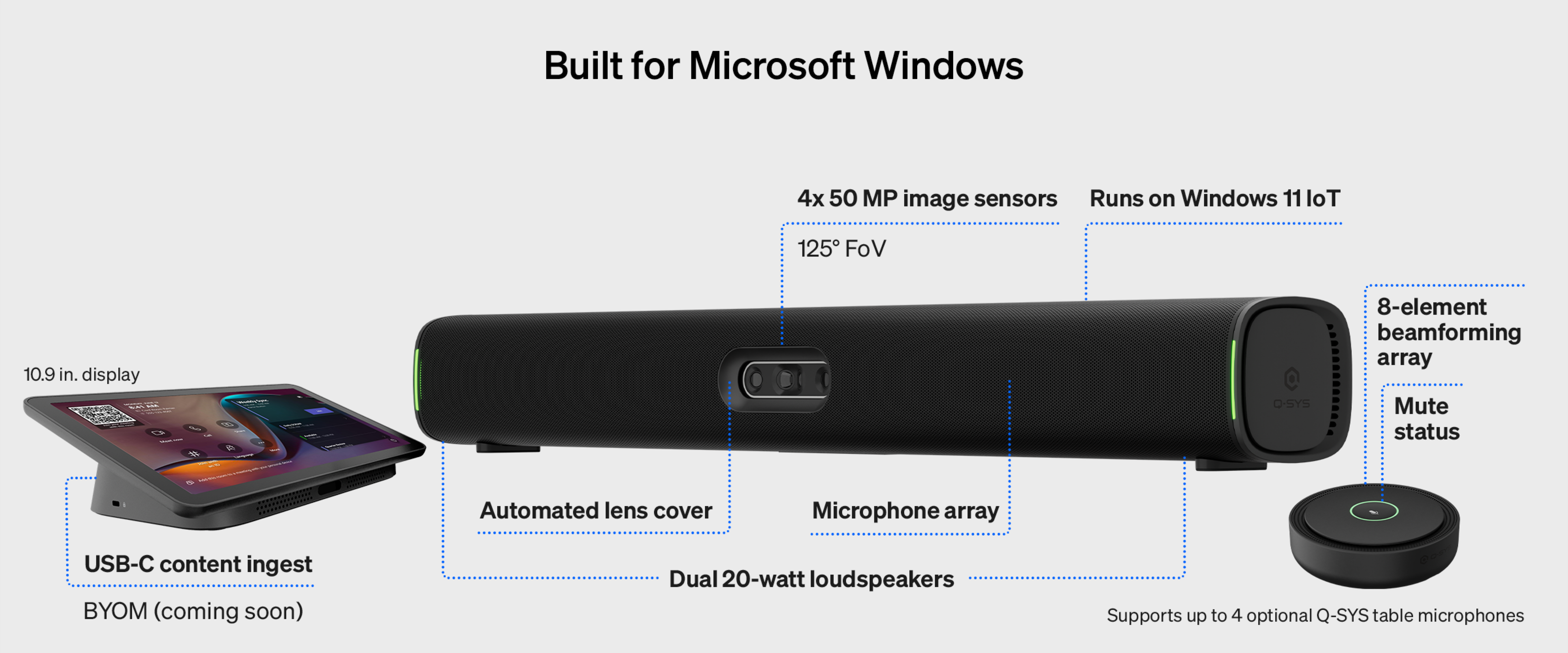

Die Q-SYS RoomSuite Collaboration Bar ist ein integriertes, Windows-basiertes Gerät mit eingebautem Compute. Es ist mit vier hochauflösenden Kameras, einem Mikrofonarray mit 16 Elementen und integrierten Lautsprechern ausgestattet. Der im Lieferumfang enthaltene 10,9-Zoll-Touchscreen-Controller erleichtert die Leitung von Besprechungen sowie das AV-Bridging. Bis zu vier optionale Tischmikrofone ermöglichen eine flexible Audioabdeckung mit synchronisierter Stummschaltung.
Vereinfachte Konfiguration

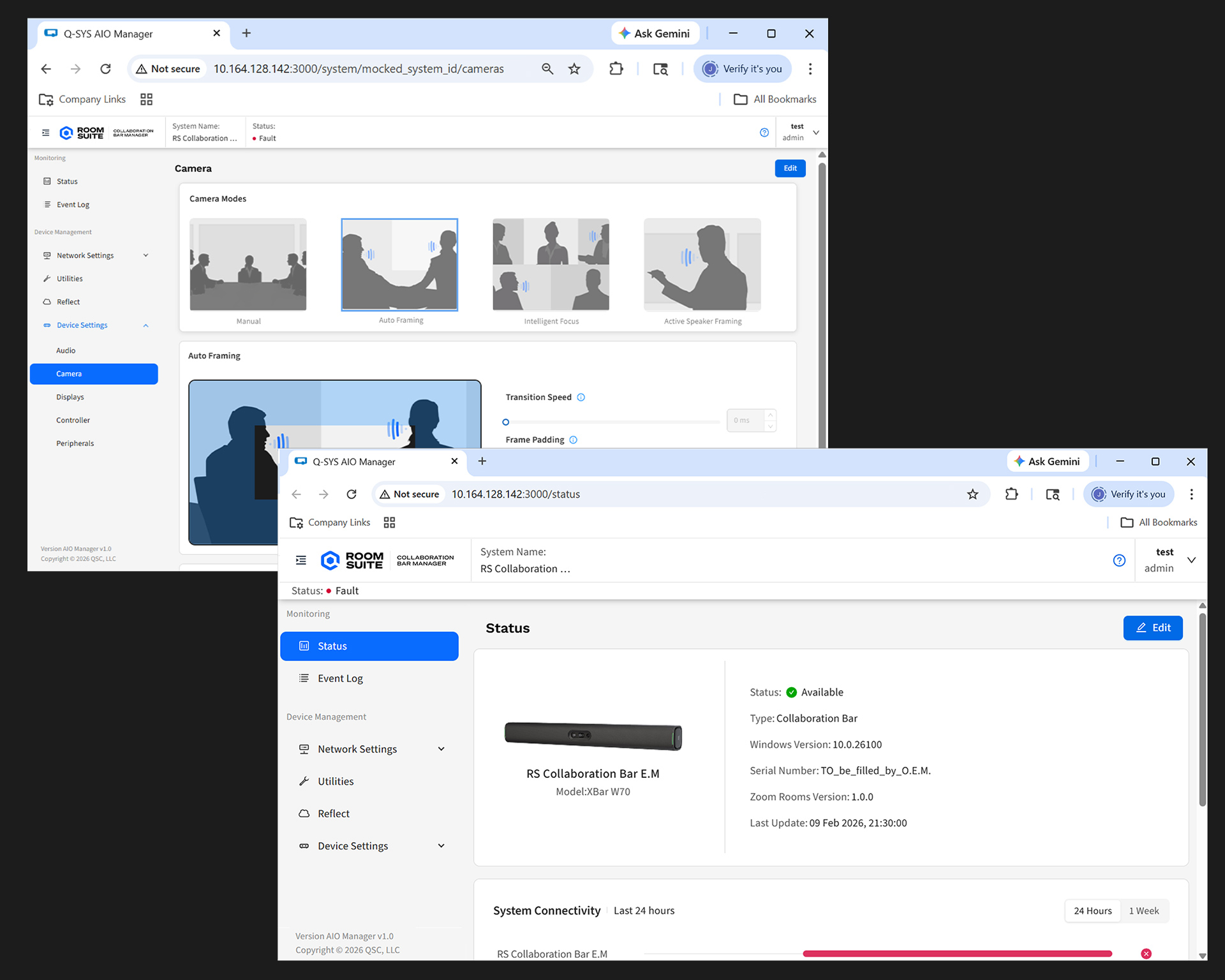

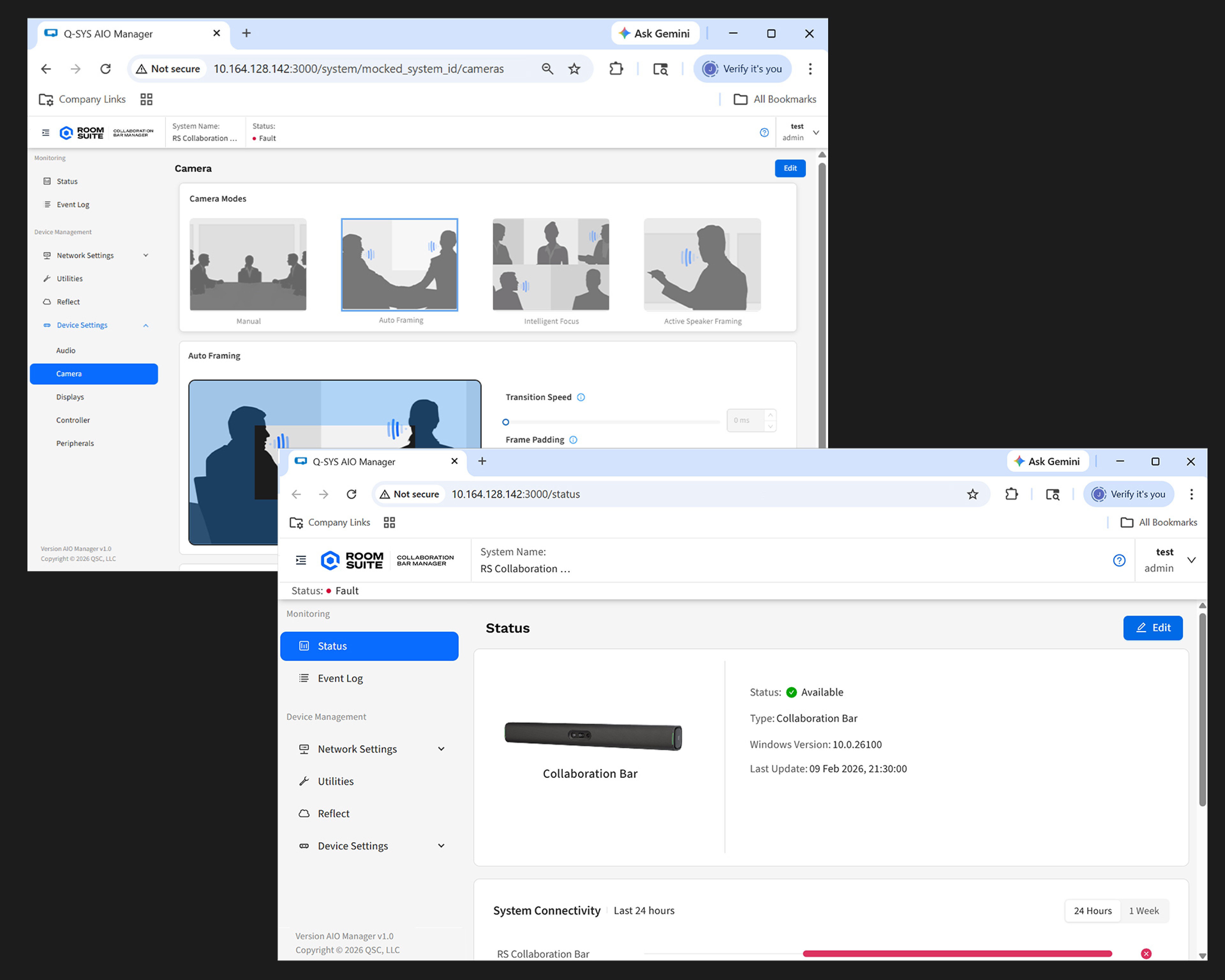

Die Q-SYS RoomSuite Collaboration Bar wurde so konzipiert, dass sie innerhalb weniger Minuten einsatzbereit ist (ohne die Q-SYS Designer-Software zu benötigen). Die Geräte sind Plug-and-Play-fähig und bieten integrierte Konferenz- und Gerätesteuerung sowie raumtaugliche Audiofunktionen, wodurch sich die Einrichtungszeit erheblich verkürzt. Mit dem webbasierten Konfigurationstool können Nutzer zusätzliche Änderungen vornehmen, um in jedem Raum die bestmögliche Leistung zu gewährleisten.
Vereinfachte Registrierung bei Q-SYS Reflect

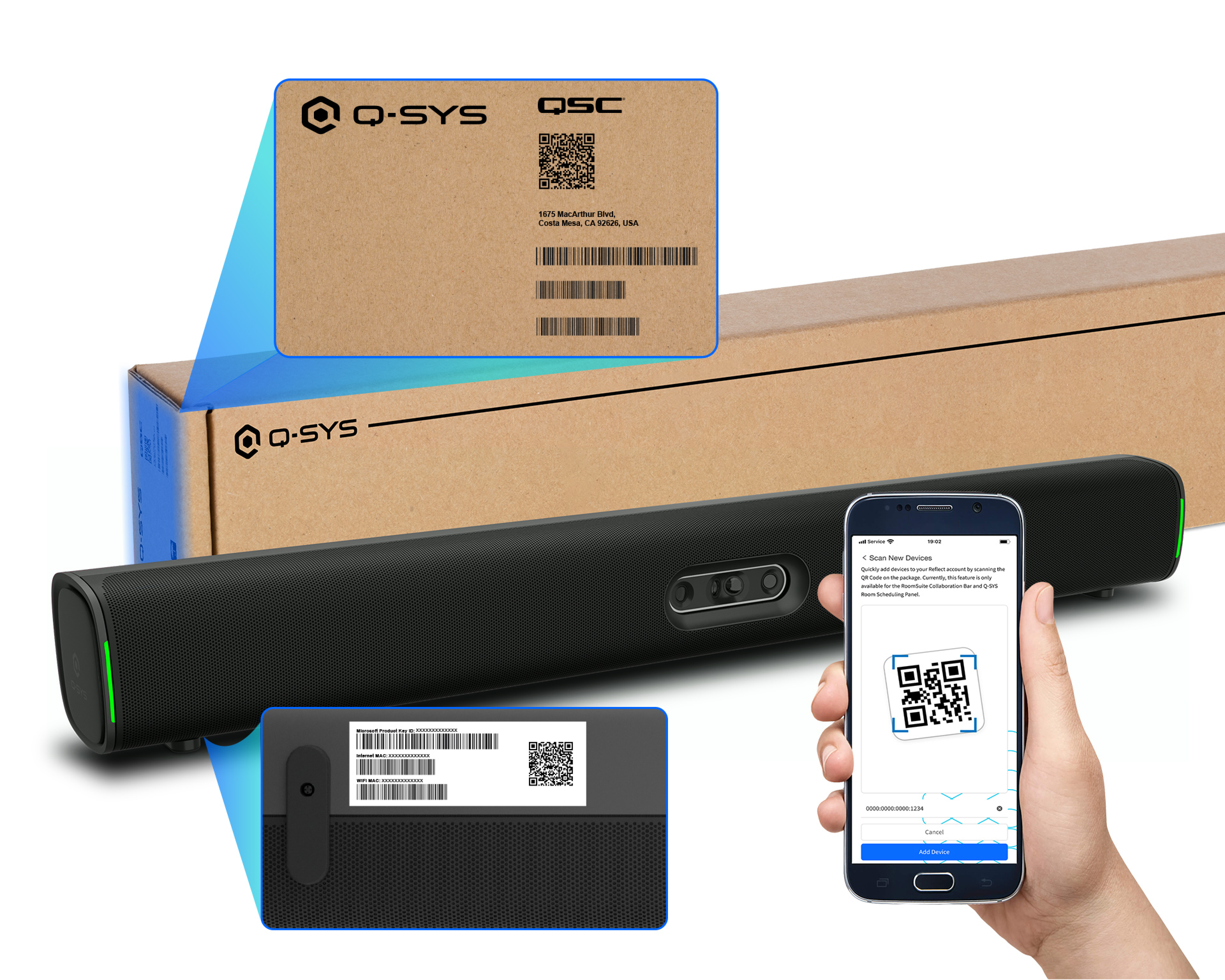

Mit wenigen einfachen Schritten können Sie Ihre Q-SYS RoomSuite Collaboration Bar über Q-SYS Reflect an die systemweite Fernüberwachung und -verwaltung anbinden. Scannen Sie einfach den QR-Code auf der Außenverpackung oder dem Regal, um auf eine webbasierte Benutzeroberfläche für die einfache Konfiguration zuzugreifen.

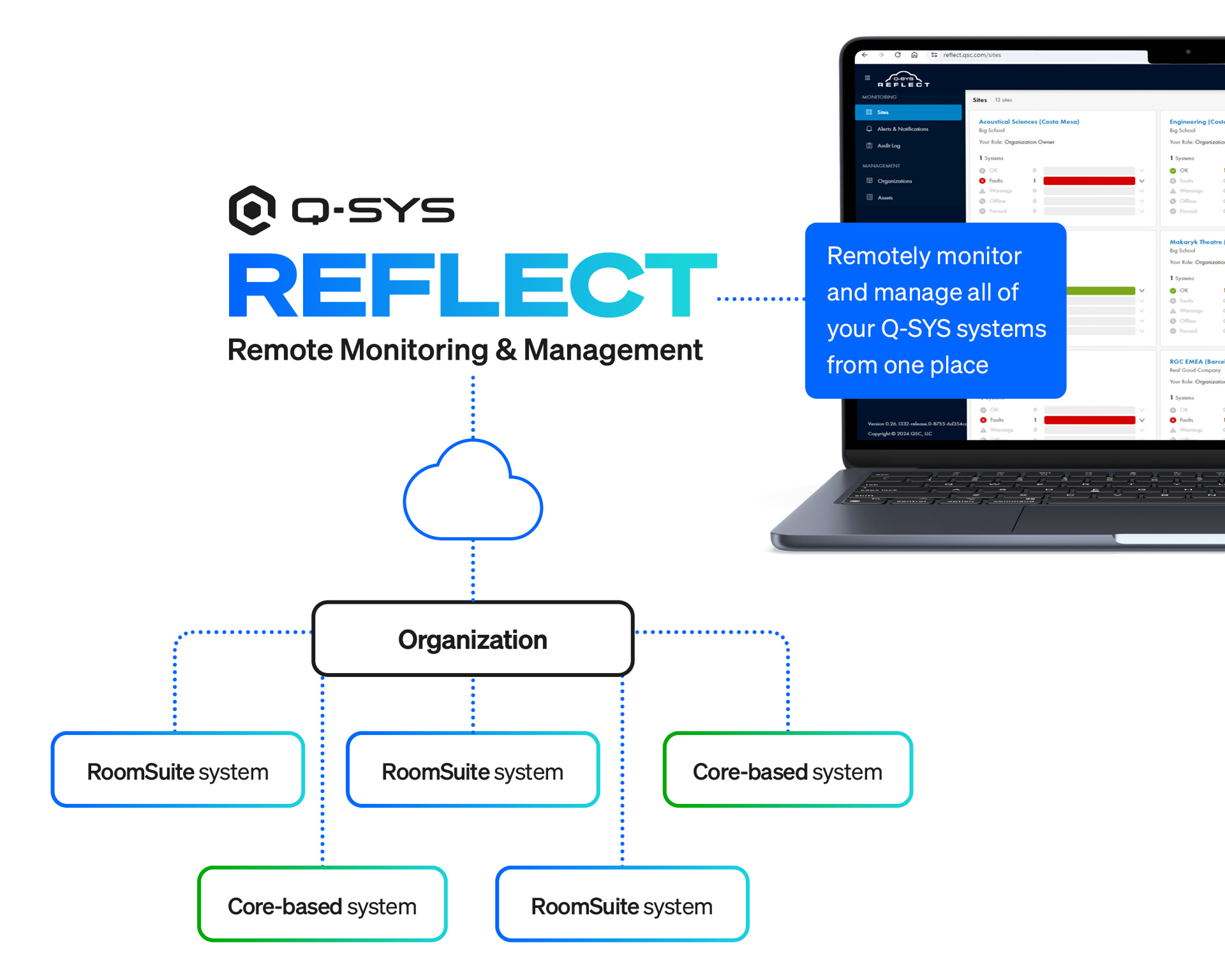

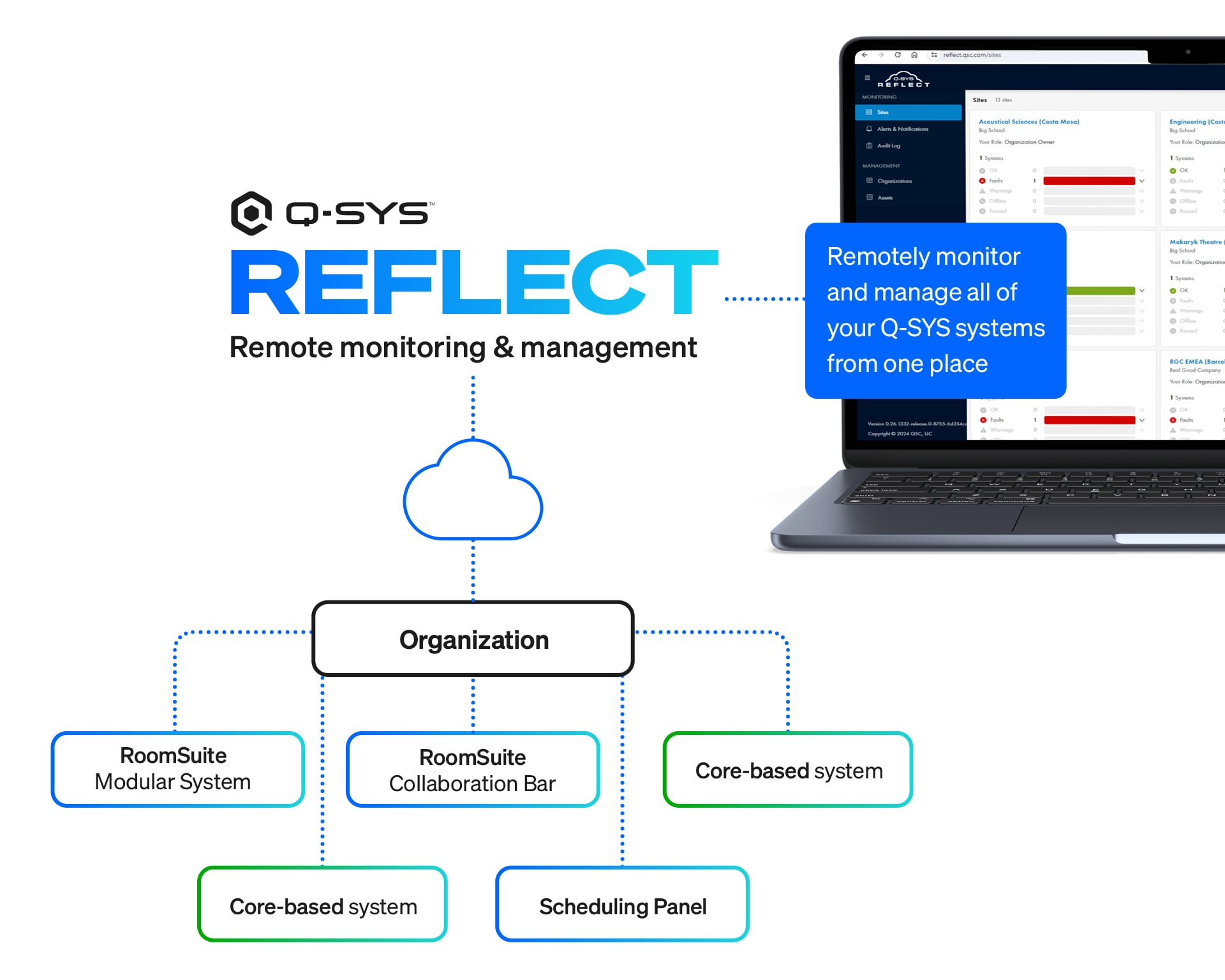

Vereinfachte systemweite Verwaltung
Die Q-SYS RoomSuite Collaboration Bar lässt sich mit Q-SYS Reflect verbinden. Dabei handelt es sich um ein cloudbasiertes Überwachungs- und Verwaltungstool, das alle Q-SYS-Systeme in Ihrem leistungsstarken Arbeitsumfeld und in den Gemeinschaftsbereichen miteinander vernetzt. So können Systemadministratoren Echtzeit-Maßnahmen ergreifen und erhalten wertvolle Einblicke. Das in Kürze verfügbare Q‑SYS Reflect Plus ermöglicht eine schnellere Skalierung mithilfe von Presets, mit denen sich Konfigurationen der Q‑SYS RoomSuite Collaboration Bar einfach speichern und in großen Räumen bereitstellen lassen.
Reflect Regional Data Hosting
Neu für die Q‑SYS RoomSuite Collaboration Bar: Reflect Regional Data Hosting ermöglicht es Kunden, die Anwendungsdaten ihrer Q‑SYS Geräte innerhalb einer ausgewählten geografischen Region zu speichern. Diese Option ist in Europa und den Regionen Asien-Pazifik verfügbar.
KI-basierte Funktionen

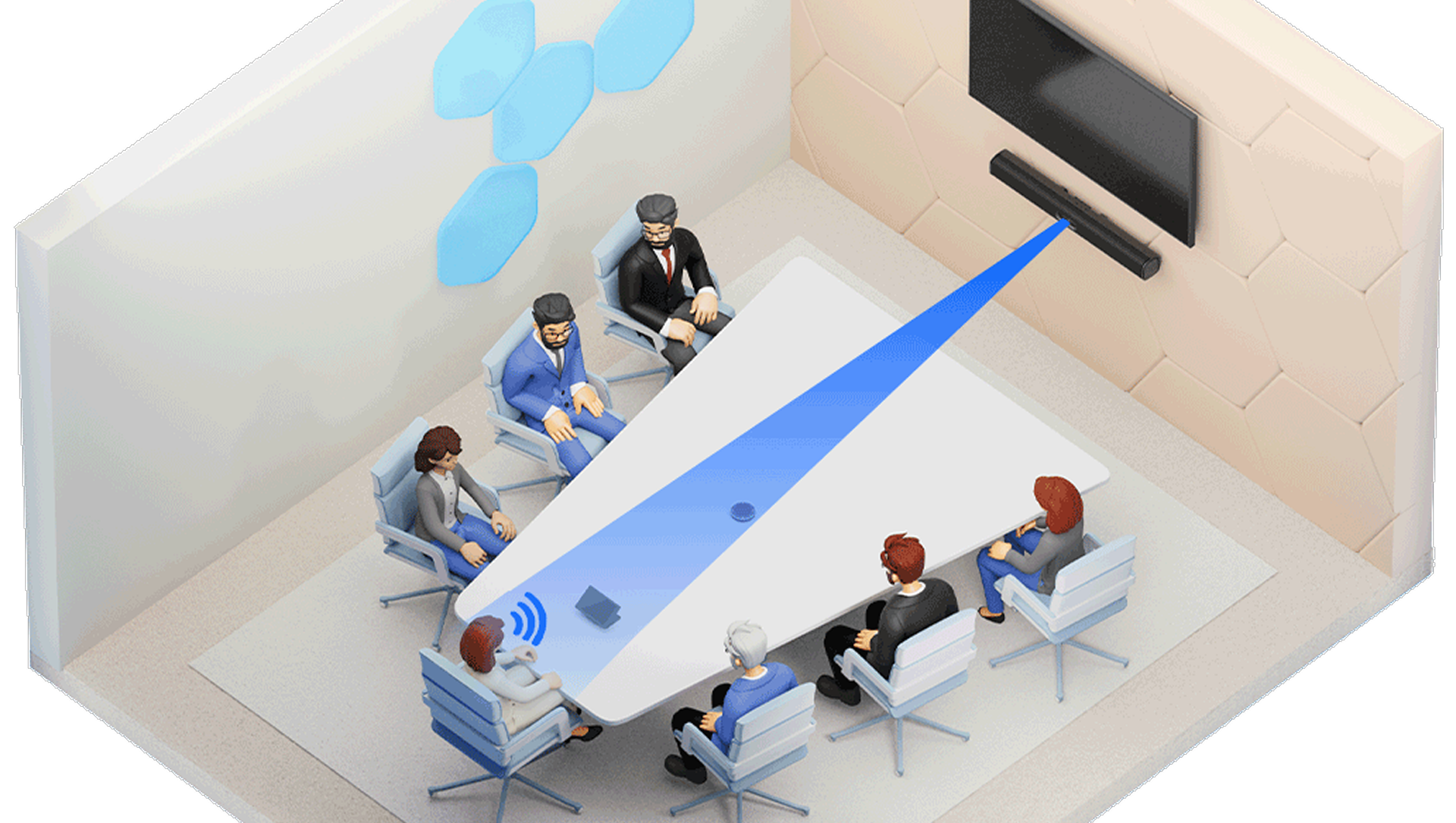

Active Speaker Framing
Kamerapositionierung ist dynamisch und wird durch Audio-Positionsdaten ausgelöst

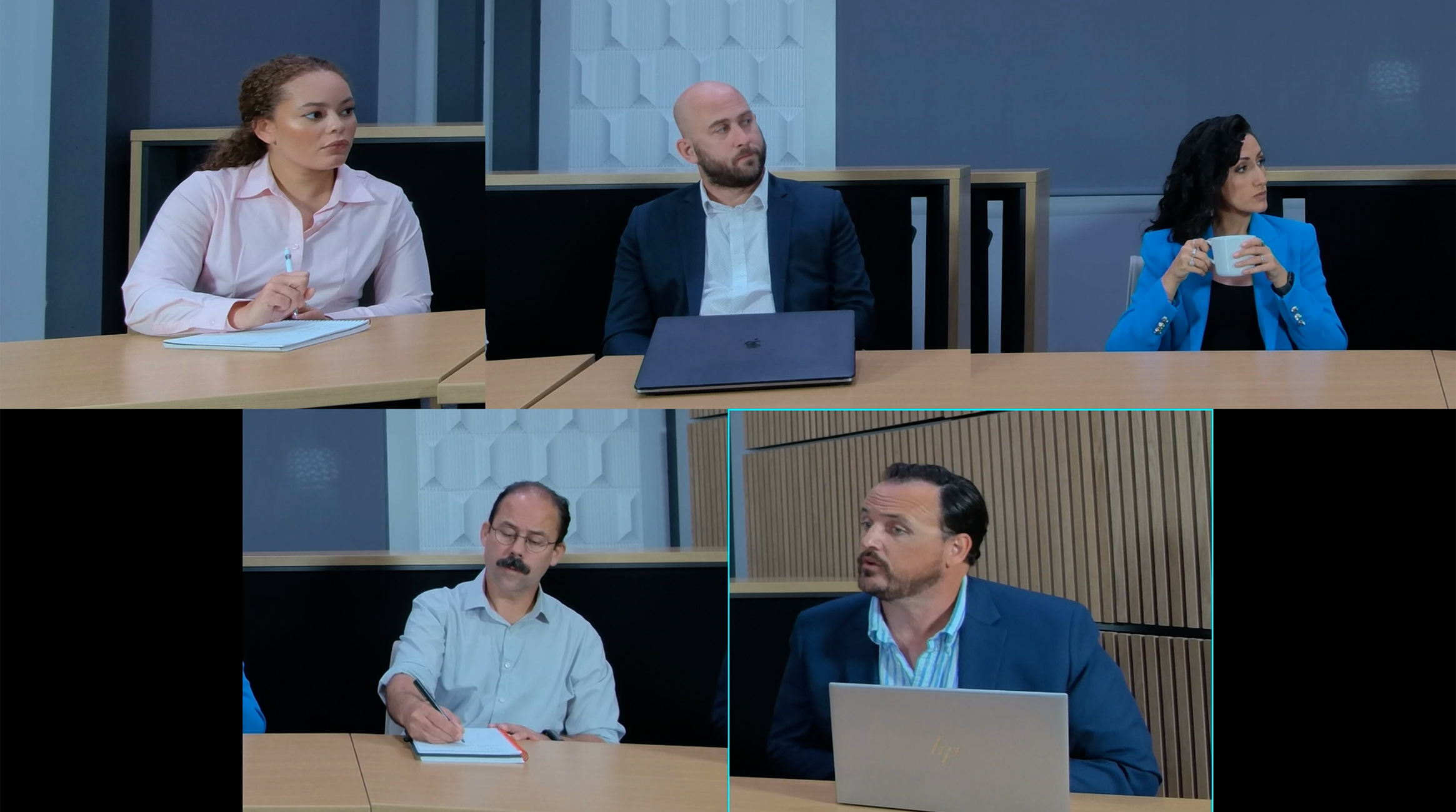

Tile View (Beta)
Bis zu acht Teilnehmer einrahmen

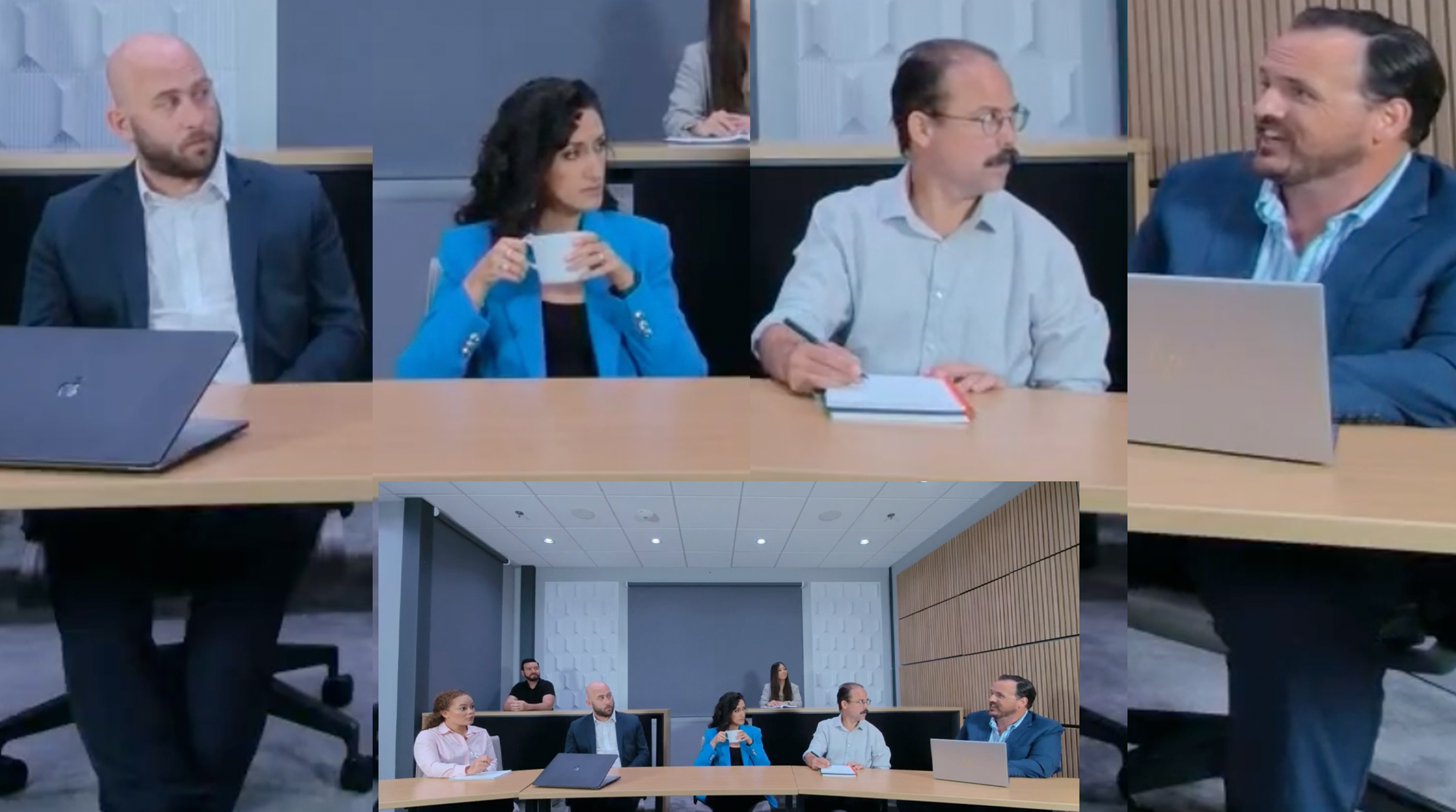

Active Speaker Tiling (Beta)
Kacheln zeigen die letzten vier aktiven Sprecher mit optionaler Raumansicht an

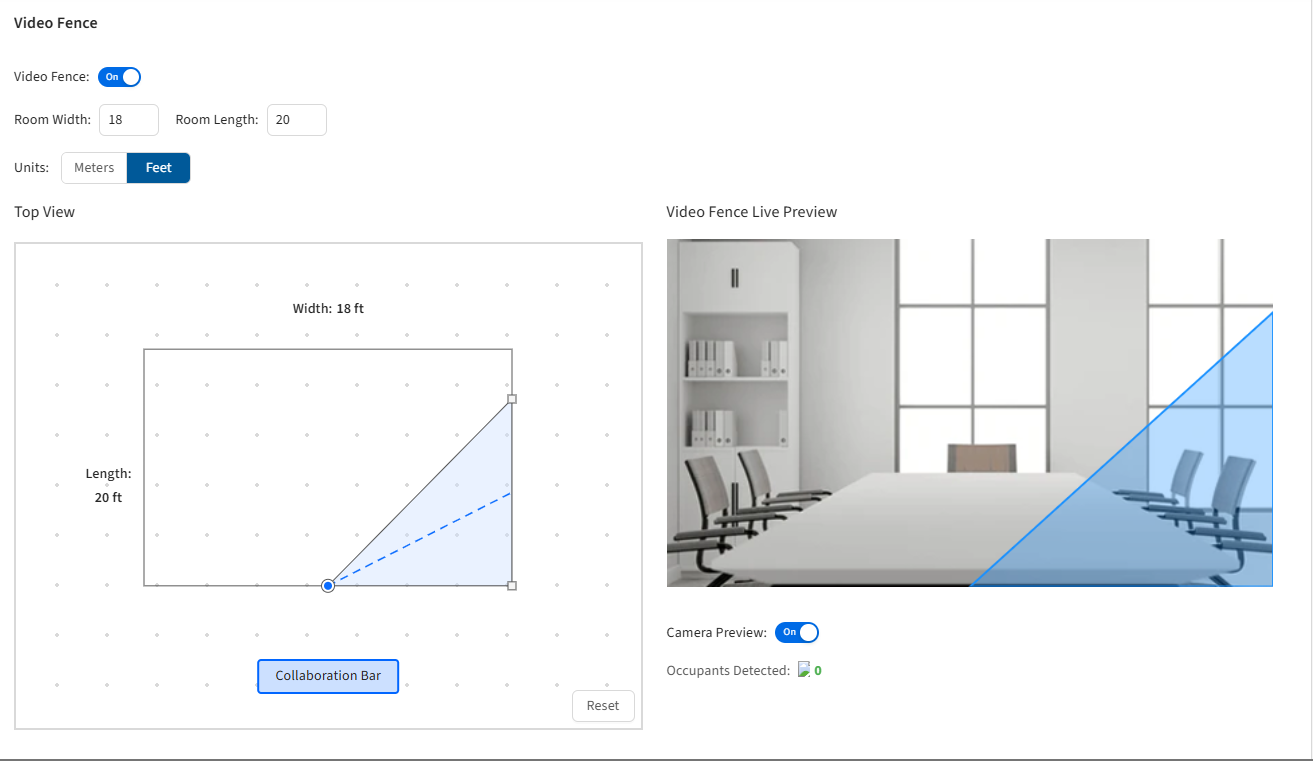

Video Fence
Kamera-Sichtfeld definieren und Exclusion Zones festlegen
System-Komponenten
Ressourcen
| Titel | |
|

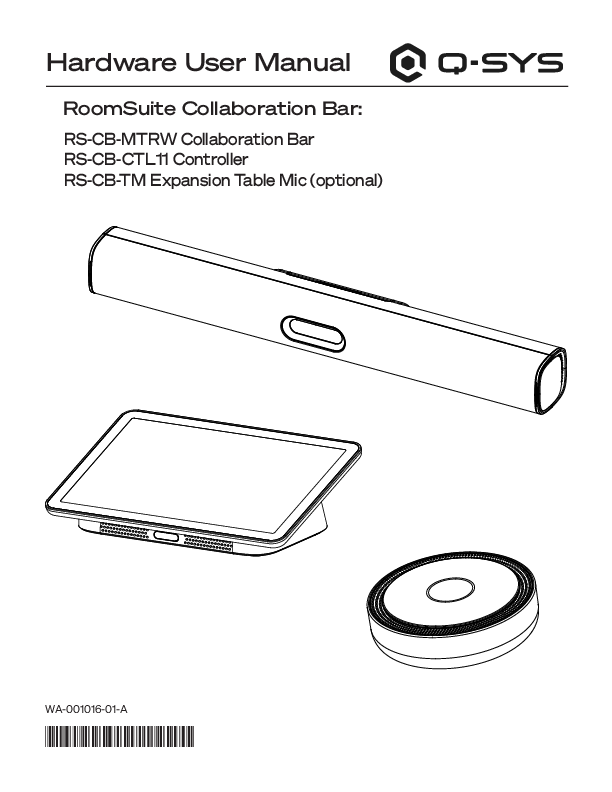

Benutzerhandbuch - RoomSuite Collaboration Bar
Hardware user manual for the Q-SYS RoomSuite Collaboration Bar, including the RS-CB-MTRW Collaboration Bar, RS-CB-CTL11 Controller, and RS-CB-TM Expansion Table Mic (English, WA-001016-01)
Als Download verfügbar in Arabisch | Chinesisch (vereinfacht) | Chinesisch (traditionell) | Französisch | Deutsch | Japanisch | Koreanisch | Portugiesisch | Spanisch |
| Titel | |
|

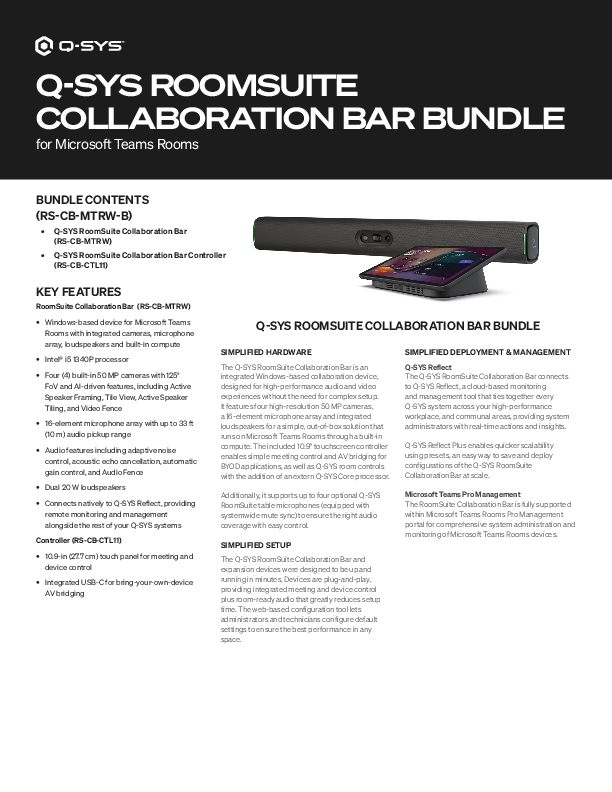

Q-SYS RoomSuite Collaboration Bar Bundle – Datenblatt
Datenblatt zum Q-SYS RoomSuite Collaboration Bar-Bundle für Microsoft Teams Rooms
|
|

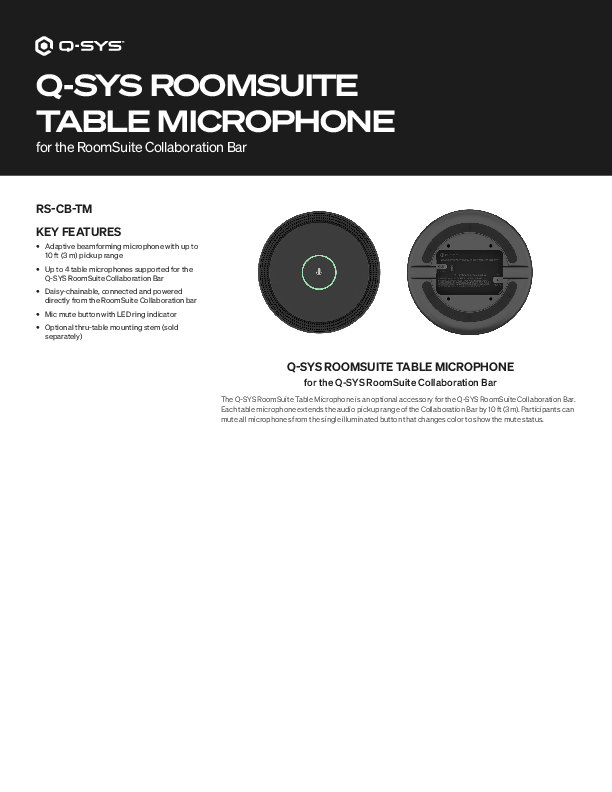

Q-SYS RoomSuite Tischmikrofon für die RoomSuite Collaboration Bar – Datenblatt
Datenblatt zum Q-SYS RoomSuite-Tischmikrofon für die RoomSuite Collaboration Bar
|
| Model | Q‑SYS RoomSuite Collaboration Bar | |||
| Systemdetails | ||||
| Produkttyp | Collaboration Bar mit integrierten Kameras, Lautsprechern und Mikrofonarray | |||
| Betriebssystem | Windows 11 IoT Enterprise (x64) | |||
| Stromversorgung | 19-V-/19,5-V-DC-Eingang (Netzteil enthalten) | |||
| UNTERSTÜTZUNG FÜR PERIPHERIEGERÄTE | Bis zu 4 Q-SYS RoomSuite-Tischmikrofone für die Collaboration Bar (separat erhältlich) | |||
| Bedienelemente und Anzeigen | • Mikrofon-Status-LEDs • Kamera-Sicherheitsbildschirm | |||
| Compute & Performance | ||||
| Prozessor | Intel® i5 1340P | |||
| Speicher | 16 GB RAM | |||
| Speicher | 256 GB | |||
| Grafik | Intel® UHD-Grafik (13. Generation) | |||
| Kamera | ||||
| Anzahl der Kameras | 2x Weitwinkel, 2x Tele | |||
| Auflösung | 4x 50-MP-Bildsensoren | |||
| Zoom | 8x Hybridzoom | |||
| Privacy | Automatischer Objektivverschluss | |||
| Sichtfeld | ||||
| Kamera | Horizontal | Vertikal | Diagonale | |
| Weitwinkelkamera | 125° | 50° | 130° | |
| Telekamera | 42° | 32° | 52° | |
| Audio | ||||
| Ausführung | Stereo (2.0) | |||
| Ausgangsleistung | Max. 20 W pro Lautsprecher (insgesamt max. 40 W) | |||
| Max SPL | 89 dB SPL (+/- 3 dB) @ 1 W / 0.5 m | |||
| Frequenzbereich | 80 Hz – 20 kHz | |||
| Mikrofon | ||||
| Mikrofonarray | Mikrofonarray mit 16 Elementen | |||
| Aufnahmebereich | Bis zu 10 m | |||
| Kennschalldruckpegel | -36 dBFS | |||
| Sampling-Rate | 48 kHz | |||
| Frequenzbereich | 100 Hz – 10.5 kHz, +/-3 dB | |||
| Inhaltsfreigabe | ||||
| HDMI | Lokales Teilen von 1080p30 | |||
| WIRELESS & NETWORKING | ||||
| Wi-Fi | Wi-Fi 6 (2x2 MIMO) | |||
| Wi-Fi bands | 2.4 GHz + 5 GHz | |||
| RJ45-Anschlüsse (4) | • 1 x 1 Gbit/s Ethernet-Anschluss für die Internetverbindung • 1 x USB-CAT PSE PoE+ Ethernet-Anschluss für RS-CB-CTL11 Controller I/O • 1 x 1 Gbit/s Ethernet-Anschluss für RS-CB-CTL11 Controller BYOM-Funktion • 1 x 1 Gbit/s PSE PoE-Ethernet-Anschluss für RS-CB-TM Erweiterungstischmikrofone | |||
| Bluetooth | Bluetooth 5.3 (Dual Mode: BR/EDR+BLE) | |||
| Video I/O | ||||
| HDMI-Eingänge | 4k60-fähig, 1080p30 wird bei der Aufnahme unterstützt | |||
| HDMI-Ausgänge | 3x insgesamt, 2x unterstützt, (4K60-fähige CEC unterstützt) | |||
| USB I/O | ||||
| USB-Anschlüsse | • 1x USB-A 3.0 • 1x USB-A 2.0 (unter der rechten Anschlusskappe) | |||
| Bundle | ||||
| Abmessungen | ||||
| Abmessungen Collaboration Bar (L x B x H) | 918 x 120,5 x 109 mm [36,1 x 4,7 x 4,3 Zoll] | |||
| Produktgewicht der Collaboration Bar | 11.8 lbs (5.4 kg) | |||
| Abmessungen des Controllers (L x B x H) | 10.39 x 6.9 x 3.3 in (264 x 175.6 x 84.1 mm) | |||
| Produktgewicht des Controllers | 2.2 lbs (1 kg) | |||
| Im Lieferumfang enthaltenes Zubehör | • 1 x Netzteil • 1 x 1,5 m langes Netzkabel (länderspezifisch) • 2 x 2 m HDMI-Kabel • 1 x 2 m Ethernet-Kabel • 2 x 7 m Ethernet-Kabel • 1 x 1,5 m langes USB-C-Kabel • 1 x Zubehör für die Wandmontage (für die Collaboration Bar) • 2 x Gummifüße zur Tischmontage (für die Collaboration Bar) | |||
| Betriebsbedingungen und Sicherheit | ||||
| Lagertemperatur | -20 bis 60 °C | |||
| Luftfeuchtigkeit bei Lagerung | 10% bis 90% | |||
| Betriebstemperatur | 0° bis 35° C (32° bis 95° F) | |||
| Betriebstemperatur für Luftfeuchtigkeit | 5% bis 85% | |||
| Model | Q-SYS RoomSuite Collaboration Bar UC-Controller | |||
| Systemdetails | ||||
| Bildschirmgröße | 10,95 Zoll (278 mm) | |||
| Auflösung | 1920 x 1200 | |||
| Bildwiederholfrequenz | 55 Hz | |||
| Leuchtdichte | 250 Nits (Minimum) – 300 Nits (Maximum) | |||
| Hintergrundbeleuchtung | ELED | |||
| Touch & Sensoren | ||||
| Touch-Typ | Kapazitiv | |||
| WANDMONTAGE | Anti-glare, anti-fingerprint | |||
| Bewegungssensor | PIR (auto wake-up) | |||
| Installation | ||||
| Wandmontage | Optional (separat erhältlich) | |||
| 300° schwenkbare Montage | Optional (separat erhältlich) | |||
| Inhaltsfreigabe | ||||
| Lokale Freigabe über USB-C | 1080p30 | |||
| Ethernet | ||||
| RJ45-Anschlüsse (2) | • CTL A – USB-CAT- und PoE+-Eingang zum direkten Anschluss an die Bar zur Unterstützung des Controller Displays • CTL B – 1 Gbit/s Ethernet, direkter Anschluss an die Bar zur Unterstützung von BYOM-Funktionen (in Kürze erhältlich) | |||
| Stromversorgungseingang | PoE+ Type 2 Class 4 (PD) | |||
| USB I/O | ||||
| USB-Anschlüsse | 1x USB-C | |||
| AV-Bridging | Über USB-C | |||
| Model | Q‑Q-SYS-Tischmikrofon für die RoomSuite Collaboration Bar (RS-CB-TM) | ||
| Audio | |||
| Pickup-Typ | Adaptives Beamforming | ||
| Pickup-Bereich | Bis zu 3 m Radius | ||
| Mikrofonkapseln | 8x MEMS | ||
| Anschlüsse | Ethernet, nur kompatibel mit der Q-SYS RoomSuite Collaboration Bar | ||
| Übertragungsbereich | 100 Hz - 10.5 kHz, +/-3 dB | ||
| Sampling-Rate | 48KHz | ||
| Bittiefe | 16 Bit | ||
| Kennschalldruckpegel | -37 dBFS | ||
| Max. Schalldruckpegel (1 kHz @ 1 % THD) | 128 dB | ||
| Dynamikbereich | 99 dB | ||
| Signal-Rausch-Verhältnis | 65 dB(A) | ||
| Eigenrauschen | 29 dB(A) | ||
| Stromversorgung | |||
| Stromversorgungseingang | PoE Type 1 Class 3 (PD) | ||
| Leistung | PoE Type 1 Class 3 (PSE, Kaskadierung von bis zu 4 Tischmikrofonen) | ||
| Leistungsaufnahme | <3 W | ||
| Anschluss | RJ-45 | ||
| Allgemeine technische Daten | |||
| Produktabmessungen | 4,72 x 1,46 Zoll (120 x 37,2 mm) | ||
| Produktgewicht (netto) | 1.1 lbs (0.50 kg) | ||
| Zubehör im Lieferumfang | CAT6-Ethernet-Kabel (2 m) | ||
| Optionales Zubehör | Befestigungsstange zur Montage durch den Tisch (separat erhältlich) | ||
| Betriebsbedingungen und Sicherheit | |||
| Lagertemperatur | -20 bis 60 °C | ||
| Luftfeuchtigkeit bei Lagerung | 10% bis 90% | ||
| Betriebstemperatur | 0° bis 35° C (32° bis 95° F) | ||
| Betriebstemperatur für Luftfeuchtigkeit | 5% bis 85% | ||
