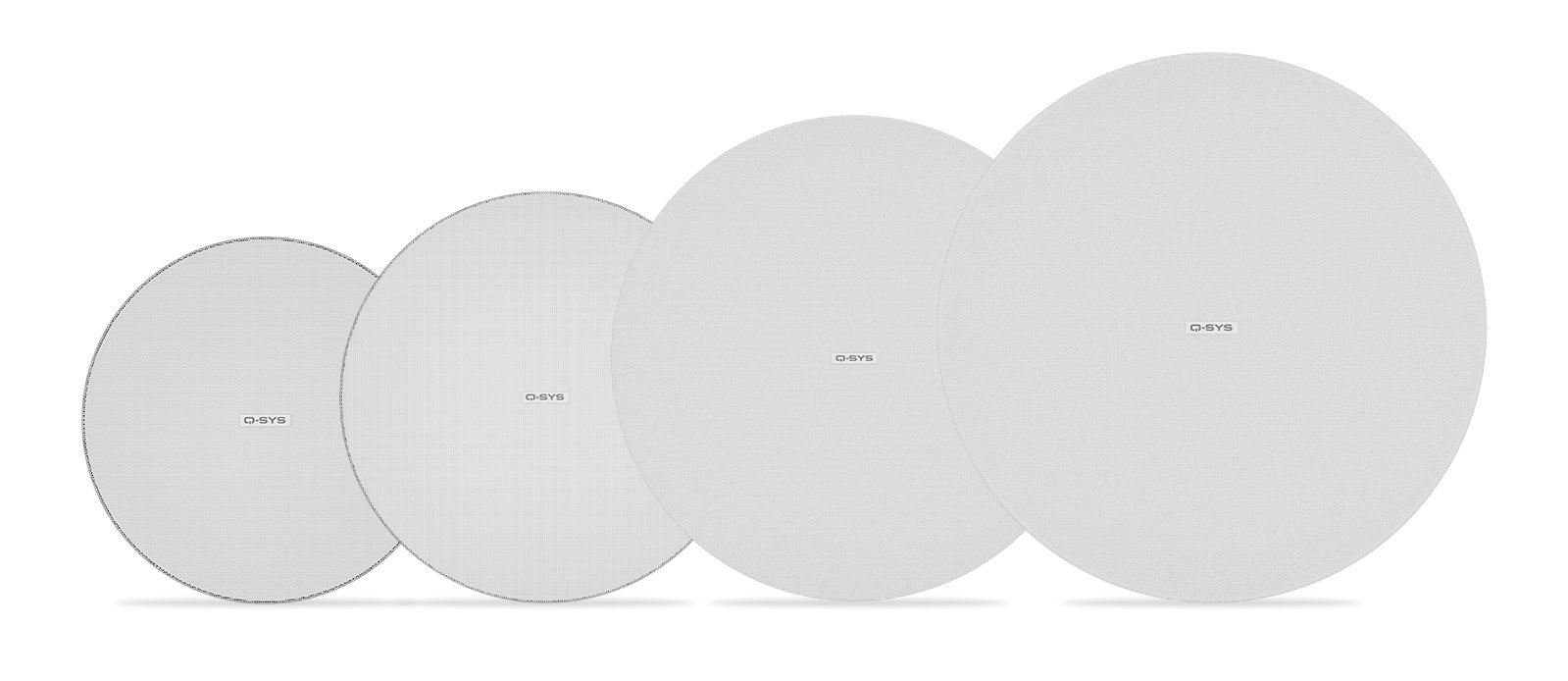

Série AcousticDesign (Premium)

Les enceintes de plafond AcousticDesign™ proposent de nombreux modèles conçus spécialement pour répondre aux besoins des applications de plus grande fidélité. Conçus pour leur clarté et leur présence, ces systèmes d’enceintes offrent une reproduction audio parfaite pour les installations nécessitant une expérience d’écoute des plus sophistiquées.

WÄHLEN SIE EIN MODELL AUS

Kleinformat (4,5 Zoll)

	AD-C4T-ZB	AD-C4T-LPZB
Systemtyp	2 Wege	2-Wege, geringe Einbautiefe
Blendenfreies Design	✔	✔
Frequenzbereich -10 dB (Hz)	70 Hz - 20 kHz
Nennabstrahlwinkel	150° radiales Abstrahlverhalten DMT
Ausgangsleistung (Peak SPL / 1m)	108 dB
Nenn-Rauschleistung¹	30
Kennschalldruckpegel²	87,5 dB	87,5 dB
Tieftöner	114 mm (4,5 Zoll)
Hochtöner	19 mm (0,75 Zoll)
Übertragerabgriffe	70 V: 30, 15, 7,5, 3,75 W und 16 Ohm Bypass 100 V: 30, 15, 7,5 W und 16 Ohm Bypass
Eingänge	Euroblock Klemmanschluss mit parallelem Ausgang
Abmessungen (B x T) Zoll	9,06 x 6,94	11,02 x 3,93
Abmessungen (B x T) mm	230 x 176	280 x 100
Gewicht ohne Verpackung	2,9 kg (6,4 lb)	3 kg (6,6 lb)
	Details	Details
¹ Kontinuierliches IEC-spezifisches Prüfsignal, 2 Stunden, sofern nicht anders angegeben. ² Übertrager Bypass, 1 W, 1m, 2π (unendliche Schallwand), Durchschnitt 200-10 kHz, auf Achse. Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich.

Kleinformat (6,5 Zoll)

	AD-C6T-ZB	AD-C6T-LPZB	AD-C6T-HC	AD-C6T-HP
Systemtyp	2 Wege	2-Wege, geringe Einbautiefe	2 Wege	2 Wege
Blendenfreies Design	✔	✔	-	-
Frequenzbereich -10 dB (Hz)	65 Hz - 20 kHz	65 Hz - 20 kHz	45 Hz - 20 kHz	58 Hz - 20 kHz
Nennabstrahlwinkel	140° konisch DMT™	140° konisch DMT™	75° konisch	120° konisch
Ausgangsleistung (Peak SPL / 1m)	112 dB	112 dB	116 dB	115 dB
Nenn-Rauschleistung¹	60	60	120 W	120 W
Kennschalldruckpegel²	88 dB	88 dB	90 dB	89 dB
Tieftöner	165 mm (6,5 Zoll)
Hochtöner	19 mm (0,75 Zoll)	19 mm (0,75 Zoll)	35,6 mm (1,4 Zoll)	35,6 mm (1,4 Zoll)
Übertragerabgriffe	70 V: 60, 30, 15, 7,5 W und 16 Ohm Bypass 100 V: 60, 30, 15 W und 16 Ohm Bypass
Eingänge	Euroblock 4-Pol Klemmanschluss mit parallelem Ausgang
Abmessungen (B x T) Zoll	11,02 x 9,32	13,37 x 3,95	12 x 13,4 x 13,4	9,3 x 11 x 11
Abmessungen (B x T) mm	280 x 237	340 x 100	313 x 340 x 340	235 x 280,5 x 280,5
Gewicht ohne Verpackung	4,3 kg (9,5 lb)	4,2 kg (9,3 lb)	8,58 kg (19 lb)	6,07 kg (13,39 lb)
	Details	Details	Details	Details
¹ Kontinuierliches IEC-spezifisches Prüfsignal, 2 Stunden, sofern nicht anders angegeben. ² Übertrager Bypass, 1 W, 1m, 2π (unendliche Schallwand), Durchschnitt 200-10 kHz, auf Achse. Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich.

Großformat

¹ Kontinuierliches, IEC-spezifiziertes Testsignal, 2 Stunden, sofern nicht anders angegeben. ² Basierend auf der Nennimpedanz, gemessen im Vollraum. 1 W / 1 m. Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich.
	AD-C8T-ZB	AD-C10T-HPZB
Systemtyp	2 Wege	2 Wege
Blendenfreies Design	✔	✔
Frequenzbereich, -10 dB (Hz)	58 Hz - 20 kHz	68 Hz - 20 kHz
Nennabstrahlwinkel	90° konisch DMT™	90° konisch DMT™
Nennbelastbarkeit	Dauerbelastbarkeit 200 W an 8 Ω, Nennbelastbarkeit 400 W	Dauerleistung 250 W an 8 Ω, Nennleistung 500 W
Kennschalldruckpegel	92,5 dB/1W/1m	92,5 dB/1W/1m
Tieftöner	8 Zoll, 2,0 Zoll (50,8 mm) Schwingspule, Ferrit	10 Zoll, 2,0 Zoll (50,8 mm) Schwingspule, Ferrit
Hochtöner	Koaxialer Kompressionstreiber, 1,5-Zoll-Schwingspule	Koaxialer Kompressionstreiber, 1,5-Zoll-Schwingspule
Übertragerabgriffe (70 V/100 V)	25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W	25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W
Eingänge	Euroblock 4-Pol-Klemmanschluss mit parallelem Ausgang	Euroblock 4-Pol-Klemmanschluss mit parallelem Ausgang
Abmessungen (H x B x T)	13,5 x 13,5 x 13,75	13,5 x 13,5 x 13,75
Abmessungen (H x B x T)	342,9 x 342,9 x 349,25	342,9 x 342,9 x 349,25
Gewicht ohne Verpackung	10,75 kg / 23,7 lb	10,5 kg (23 lb)
	Details	Details

SUB/SAT

	AD-C.SUB	AD-C.SAT
Systemtyp	Subwoofer	Satellitenlautsprecher
Frequenzbereich -10 dB (Hz)	45 Hz - 150 Hz	150 Hz - 20 kHz
Nennabstrahlwinkel	N/A	170° radiales Abstrahlverhalten DMT
Ausgangsleistung (Peak SPL / 1m)	106 dB	96 dB
Nenn-Rauschleistung	100 W	25 W
Kennschalldruckpegel	86 dB	82 dB
Tieftöner	6,5 Zoll (165 mm) Doppelschwingspule	N/A
Hochtöner	N/A	2,75 Zoll (70 mm)
Übertragerabgriffe	70 V : 100, 50, 25, 12,5 W und 4 Ω Bypass 100 V : 100, 50, 25 W und 4 Ω Bypass	16 Ω
Anschlüsse	Mono-Eingang: Euroblock 4-Pol-Klemmanschluss mit Thru-Ausgang Mono-Ausgang mit Hochpassfilter: 2 x Euroblock 4-Pol-Klemmblock für x4 Satellitenlautsprecher	Euroblock 2-Pol-Klemmanschluss
Abmessungen (B x T) Zoll	Ø 13,4 x 10	Ø 5,9 x 3,4
Abmessungen (B x T) mm	Ø 340 x 254	Ø 150 x 86
Gewicht ohne Verpackung	8,7 kg (19.2 lb)	0,6 kg (1,39 lb)
	Details	Details

Änderungen aller Technischen Daten jederzeit ohne Vorankündigung möglich

Subwoofer

	AD-C8T-SWZB
Systemtyp	Deckeneinbau-Subwoofer, Bassreflex
Blendenfreies Design	✔
Frequenzbereich, -10 dB (Hz)	53 Hz - 195 Hz
Nennabstrahlwinkel	Kugelförmig
Nennbelastbarkeit	Dauerleistung 250 W an 8 Ω, Nennleistung 500 W
Kennschalldruckpegel	92,3 dB/1W/1m
Tieftöner	8 Zoll, 2,0 Zoll (50,8 mm) Schwingspule, Ferrit
Hochtöner	N/A
Übertragerabgriffe (70 V/100 V)	25 W, 50 W, 100 W, 200 W / 50 W, 100 W, 200 W
Eingänge	Euroblock 4-Pol-Klemmanschluss mit parallelem Ausgang
Abmessungen (B x T) Zoll	13,5 x 13,5 x 13,75
Abmessungen (B x T) mm	342,9 x 342,9 x 349,25
Gewicht ohne Verpackung	10,1 kg (22,4 lb)
	Details

Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich.

Accessories


	Einputzring	C-Montagering	Frontgitter/Kragen für Marine Grill / Kragen	Frontgitter mit schwarzer Decke	Rahmen ohne Blenden
AD-C4T-ZB	AD-MR4	-	-	-	-
AD-C4T-LPZB	AD-MR6	-	AD-MC245 AD-MG245	AD-C254BG	-
AD-C6T-ZB	AD-MR6	-	AD-MC245 AD-MG245	AD-C254BG	-
AD-C6T-LPZB	AD-MR8	-	-	AD-C305BG	-
AD-C6T-HP	AD-MR6	-	AD-MC245 AD-MG245	AD-C254BG	AD-C245C
AD-C6T-HC	AD-MR8	-	-	AD-C305BG	AD305C
