Serie PL
Altavoces de rendimiento para Q-SYS

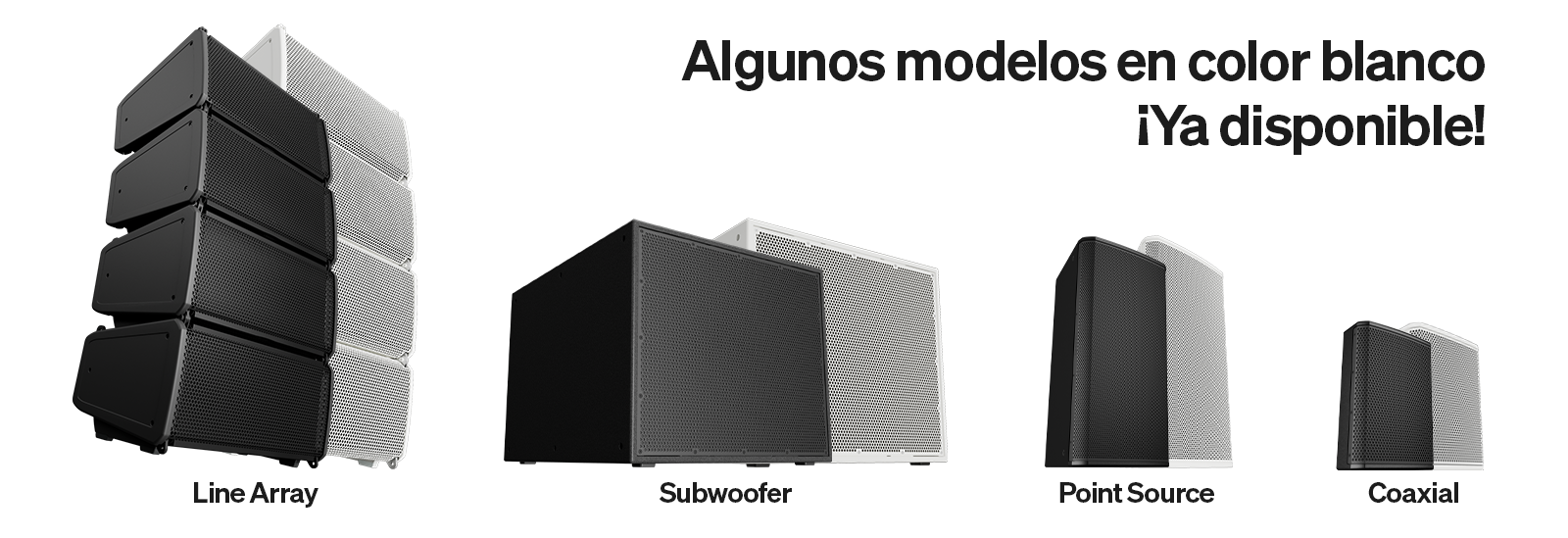

La Serie PL de Q-SYS es una gama de altavoces de alto desempeño para instalaciones, diseñados con el fin de ofrecer un sonido premium a los sistemas Q-SYS en una amplia variedad de aplicaciones del ámbito del entretenimiento, empresarial o en entornos de educación superior. La Serie PL brinda una amplia variedad de formatos (arreglo lineal, fuente puntual y subwoofer) que permiten adaptarlos a diversos espacios. La experiencia de audio que ofrecen los altavoces de la Serie PL se completa con la potencia y el rendimiento de la plataforma Q-SYS, que proporciona una instalación simplificada y perfiles de altavoces personalizados, potencia fiable con los amplificadores en red, telemetría avanzada, monitoreo y control personalizable de usuario.
Ofrezca el sistema ideal a sus clientes
Los altavoces de la Serie PL proporcionan abundantes opciones para lograr siempre la solución correcta en cualquier lugar del espacio que precise audio de alto rendimiento. Cada modelo cuenta con una caja acústica (IP54) tratada y reforzada para soportar las inclemencias del tiempo, por lo que es la elección ideal en aplicaciones interiores o exteriores protegidas.
Control y monitoreo totales en espacios de entretenimiento
La plataforma Q-SYS ofrece un motor de control con todas las características que le permite incorporar el nivel exacto de control de usuario deseado y la visibilidad del sistema de cada encargado en el recinto. Mientras, Q-SYS Reflect Enterprise Manager le permite monitorear y administrar la integridad de su sistema desde cualquier lugar.
Una experiencia Q-SYS impecable
Los altavoces de rendimiento de la Serie PL son parte de la completa gama de productos Q-SYS
que ofrecen una experiencia integral de audio, video y control para todo el espacio, desde
auditorios o salones de conferencias hasta espacios deportivos y de artes escénicas.
SELECCIONE UN MODELO
Arreglo lineal
PL-LA8 | PL-LA12 | |
Gehäusekonfiguration: | Bassreflex, passive 2-Wege/Bi-Amp Line-Array-Lautsprecher | |
---|---|---|
Schallwandler: | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50 mm), Neodym-Magnet Hochtöner: Kompressionstreiber, 1-Zoll-Ausgang (25 mm), 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 12 Zoll (320 mm), 2,5-Zoll-Schwingspule (64 mm), Neodym-Magnet Hochtöner: 2x Kompressionstreiber, 1-Zoll-Ausgang (25 mm), 1,75-Zoll-Schwingspule (44 mm) |
Abdeckung (horizontal x vertikal): | 100° x 15° | 90° x 15° |
Systembandbreite (-10 dB mit EQ) | 61 Hz - 20 kHz (kein Subwoofer) | 53 Hz - 20 kHz (kein Subwoofer) |
Kennschalldruckpegel | 101,2 dB @ 1 W/1 m | 102,3 dB @ 1 W/1 m |
Max. Schalldruckpegel* (Dauerleistung) | 132,5 dB @ 1 W/1 m | 132,5 dB @ 1 W/1 m |
System-Nennbelastbarkeit | 46 V RMS, 250 W @ 8 Ω | 49 V RMS, 300 W @ 8 Ω |
Anschlüsse | 2x Speakon NL4 (Stecker nicht im Lieferumfang enthalten) 1x Euroblock (parallel zu Speakon): Kabel 8-24 AWG, 4-polig | |
Empfohlene Endstufen | Q-SYS CX-Q Serie netzwerkfähige 4-Kanal-Endstufen bis zu vier (4) Lautsprecher pro Kanal bei CX-Q 8K4 bis zu zwei (2) Lautsprecher pro Kanal bei CX-Q 4K4 | |
Rigging-Winkel | 0,5, 1,5, 3, 4,5, 6, 8, 10, 12 | |
Material Gehäuse: | Schlagfestes ABS | |
Gehäusefarbe: | Schwarz (RAL 9011) | |
Wetterbeständigkeit | IP54 Rostfreie Schrauben UV- und korrosionsbeständiger Grill Aluminium-Rigging Hydrophobes Edelstahlgitter hinter dem Grill Eingangsbecher (IP65) Abdichtung mit Stopfbuchse | |
Abmessungen | 272 x 512 x 349 mm (10,7 x 20,1 x 13,7 Zoll) | 392 x 620 x 381 mm (15,4 x 24,4 x 15,8 Zoll) |
Gewicht | 13,5 kg | 21,5 kg (47 lbs) |
|
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Fuente puntual
PL-DC24 | PL-DC26 | PL-DC8 | PL-DC12 | |
Schallwandler: | Tieftöner: 2 x 4 Zoll (102 mm), 1,3-Zoll-Schwingspule (33 mm), Neodym Hochtöner: Kompressionstreiber, 0,7-Zoll-Ausgang (18 mm), 1-Zoll-Schwingspule (25 mm) | Tieftöner: 2 x 6 Zoll (170 mm), 1,7-Zoll-Schwingspule (44 mm), Neodym Hochtöner: Kompressionstreiber, 1-Zoll-Ausgang (25 mm), 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50 mm), Neodym Hochtöner: Kompressionstreiber, 1-Zoll-Ausgang (25 mm), 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 12 Zoll (320 mm), 3-Zoll-Schwingspule (75 mm), Neodym Hochtöner: Kompressionstreiber, 1,4-Zoll-Ausgang (36 mm), 3-Zoll-Schwingspule (75 mm) |
---|---|---|---|---|
Gehäusekonfiguration: | 2-Wege-Punktquellen-Lautsprecher im Bassreflexgehäuse | |||
Abdeckung (horizontal x vertikal): | 110° x 50° | Symmetrical: 120° x 50°, 90° x 50° Asymmetrical: 105° (60° + 45°) x 50° | Symmetrical: 90° x 50°, 70° x 50°, 110° x 50° Asymmetrical: 100° (55° + 45°) x 50°, 90° (55° + 45°) x 50° , 80° (45° + 35°) x 50° | |
Kennschalldruckpegel | 97,3 dB @ 1 W/1 m | 102,2 dB @ 1 W/1 m | 99,3 dB @ 1 W/1 m | 102 dB @ 1 W/1 m |
Max. Schalldruckpegel* (Dauerleistung) | 114 dB | 121 dB | 118 dB | 124 dB |
Material Gehäuse: | Multiplex | |||
Gehäusefarbe: | Schwarz (RAL 9011) | |||
Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Hydrophobes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Eingangsbecher (IP65) Abdichtung mit Stopfbuchse | |||
Empfohlene Endstufen | Q-SYS CX-Q Serie netzwerkfähige 4-Kanal-Endstufen bis zu vier (4) Lautsprecher pro Kanal bei CX-Q 4K4 bis zu zwei (2) Lautsprecher pro Kanal bei CX-Q 2K4 | Q-SYS CX-Q Serie netzwerkfähige 4-Kanal-Endstufen bis zu vier (4) Lautsprecher pro Kanal bei CX-Q 8K4 bis zu drei (3) Lautsprecher pro Kanal bei CX-Q 4K4 bis zu zwei (2) Lautsprecher pro Kanal bei CX-Q 2K4 | Q-SYS CX-Q Serie netzwerkfähige 4-Kanal-Endstufen bis zu vier (4) Lautsprecher pro Kanal bei CX-Q 8K4 bis zu drei (2) Lautsprecher pro Kanal bei CX-Q 4K4 | |
|
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Subwoofer
PL-SUB10 | PL-SUB12 | PL-SUB15 | PL-SUB18 | |
Schallwandler | Tieftöner: 10 Zoll (250 mm), 3-Zoll-Schwingspule (75 mm) | Tieftöner: 12 Zoll (300 mm), 3-Zoll-Schwingspule (75 mm) | Tieftöner: 15 Zoll (380 mm), 4-Zoll-Schwingspule (100 mm) | Tieftöner: 18 Zoll (460 mm), 4-Zoll-Schwingspule (100 mm) |
Gehäusekonfiguration | Passiver Subwoofer im Bassreflexgehäuse | |||
Abstrahlverhalten | Kugelcharakteristik (360˚) | Omnidirektionale oder nierenförmige Charakteristik in Q-SYS wählbar; Cardioid-Setup erfordert mindestens zwei (2) Subwoofer | ||
Systembandbreite (-10 dB mit EQ) | 43-100 Hz Sub Frequenzweiche = 80 43 Hz-110 Hz Sub Frequenzweiche = 100 43 Hz-140 Hz Sub Frequenzweiche = 125 | 40-100 Hz Sub Frequenzweiche = 80 40-110 Hz Sub Frequenzweiche = 100 40-140 Hz Sub Frequenzweiche = 125 | 38 Hz-100 Hz Sub Frequenzweiche = 80 38 Hz-110 Hz Sub Frequenzweiche = 100 38 Hz -140 Hz Sub Frequenzweiche = 125 | 34-100 Hz Sub Frequenzweiche = 80 34 Hz-110 Hz Sub Frequenzweiche = 100 34-140 Hz Sub Frequenzweiche = 125 |
Kennschalldruckpegel | 90 dB 1 W/1 m | 93 dB 1 W/1 m | 97,5 dB 1 W/1 m | 96 dB 1 W/1 m |
Max. Schalldruckpegel* (Dauerleistung) | 132 dB | 137 dB | 139 dB | 140 dB |
Gehäuse | Multiplex | |||
Gehäusefarbe | Schwarz (RAL 9011) | |||
Anschlüsse | 2x Speakon NL4 (Stecker nicht im Lieferumfang enthalten) 1x Euroblock (parallel zu Speakon): Kabel 8-24 AWG, 4-polig | |||
Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Hydrophobes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Eingangsbecher (IP65) Abdichtung mit Stopfbuchse | |||
Empfohlene Endstufen | Q-SYS CX-Q 8K4 (bis zu 2 pro Kanal) Q-SYS CX-Q 4K4 (bis zu 1 pro Kanal) | Q-SYS CX-Q 8K4 (bis zu 1 pro Kanal) | ||
Abmessungen | 275 x 425 x 510 mm (0,8 x 16,7 x 20 Zoll) | 325 x 525 x 610 mm (12,7 x 20,6 x 24 Zoll) | 375 x 598 x 690 mm (14,7 x 23,5 x 27,1 Zoll) | 531 x 620 x 730 mm (20,9 x 24,4 x 28,7) |
Gewicht | 18,96 kg (41,8 lb) | 24,1 kg ( 53,1 lb) | 36,3 kg (80 lb) | 46,3 kg (102,2 lb) |
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Koaxial
PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 | |
Gehäusekonfiguration | Koaxialer 2-Wege-Fullrange-Lautsprecher in einem Bassreflexgehäuse | ||||
Schallwandler | Tieftöner: 5 Zoll (127 mm), 1,5-Zoll-Schwingspule (38 mm). Koaxialer Hochtöner: 1-Zoll-Schwingspule | Tieftöner: 6 Zoll (170 mm), 1,75-Zoll-Schwingspule (44,5 mm). Koaxialer Hochtöner: Kompressionstreiber, 1,4-Zoll-Schwingspule | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50,8 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 1,4-Zoll-Schwingspule | Tieftöner: 12 Zoll (320 mm), 3-Zoll-Schwingspule (72,6 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 3-Zoll-Schwingspule | Tieftöner: 15 Zoll (380 mm), 3-Zoll-Schwingspule (72,6 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 3-Zoll-Schwingspule |
Abstrahlverhalten | 115° radiales Abstrahlverhalten DMT | 115° radiales Abstrahlverhalten DMT | 110° radiales Abstrahlverhalten DMT | 80° konisch DMT | 80° konisch DMT |
Systembandbreite (-10 dB mit EQ) | 76 Hz - 20 kHz (no subwoofer) | 61 Hz - 20 kHz (kein Subwoofer) | 59 Hz -20 kHz (no subwoofer) | 38 Hz -20 kHz (no subwoofer) | 37 Hz - 20 kHz (kein Subwoofer) |
Kennschalldruckpegel | 88 dB @ 1W/1m | 93 dB 1W/1m | 97 dB @ 1W/1m | 102 dB @ 1W/1m | 100 dB 1 W/1 m |
Max. Schalldruckpegel* (Dauerleistung) | 107 dB | 111 dB | 115 dB (passive) 116 dB (bi-amp) | 119 dB (passive) 120.5 dB (bi-amp) | 120 dB (passive) 122 dB (bi-amp) |
Anschlüsse | 1x Euroblock-Klemmanschluss: Volldraht 2,08 mm², 4-polig | 1x Euroblock-Klemmanschluss: Volldraht 2,08 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig |
Empfohlene Endstufen | CX-Q 8K4 (up to 8 per ch) CX-Q 4K4 (up to 4 per ch) CX-Q 2K4 (up to 2 per ch) | CX-Q 8K4 (bis zu 4 pro Kanal) CX-Q 4K4 (bis zu 3 pro Kanal) CX-Q 2K4 (bis zu 2 pro Kanal) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 2 per ch) CX-Q 2K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) |
Material Gehäuse: | Multiplex | ||||
Gehäusefarbe: | Schwarz (RAL 9011) | ||||
Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Hydrophobes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Eingangsbecher (IP65) Abdichtung mit Stopfbuchse | ||||
Abmessungen | 7,1 x 7,9 x 7,1 Zoll (181 x 200 x 180 mm) | 316 x 220 x 180,5 mm (12,5 x 8,7 x 7,1 Zoll) | 410 x 280 x 236 mm (16,1 x 11 x 9,3 Zoll) | 597 x 400 x 350,4 mm (23,5 x 15,7 x 13,8 Zoll) | 660 x 440 x 386,5 mm (66 x 17,3 x 15,2 Zoll) |
Gewicht | 4 kg | 6,1 kg (13,4 lb) | 10,9 kg (24 lb) | 20 kg (44 lb) | 23 kg (50,7 lb) |
Optionales Zubehör (separat erhältlich) | PL-CA5-YM Horizontaler Montagebügel PL-DC24-FM Zubehör für Einbaumontage (Decke oder Wand) | PL-CA6-YM Horizontaler Montagebügel | PL-CA8-YM Horizontaler Montagebügel | PL-CA12-YM horizontaler Montagebügel PL-CA12-SL Link zur Aufhängung des PL-CA12 mit dem PL-SUB15 | PL-CA15-YM Horizontaler Montagebügel |
