Série PL
Enceintes haute performance pour Q-SYS

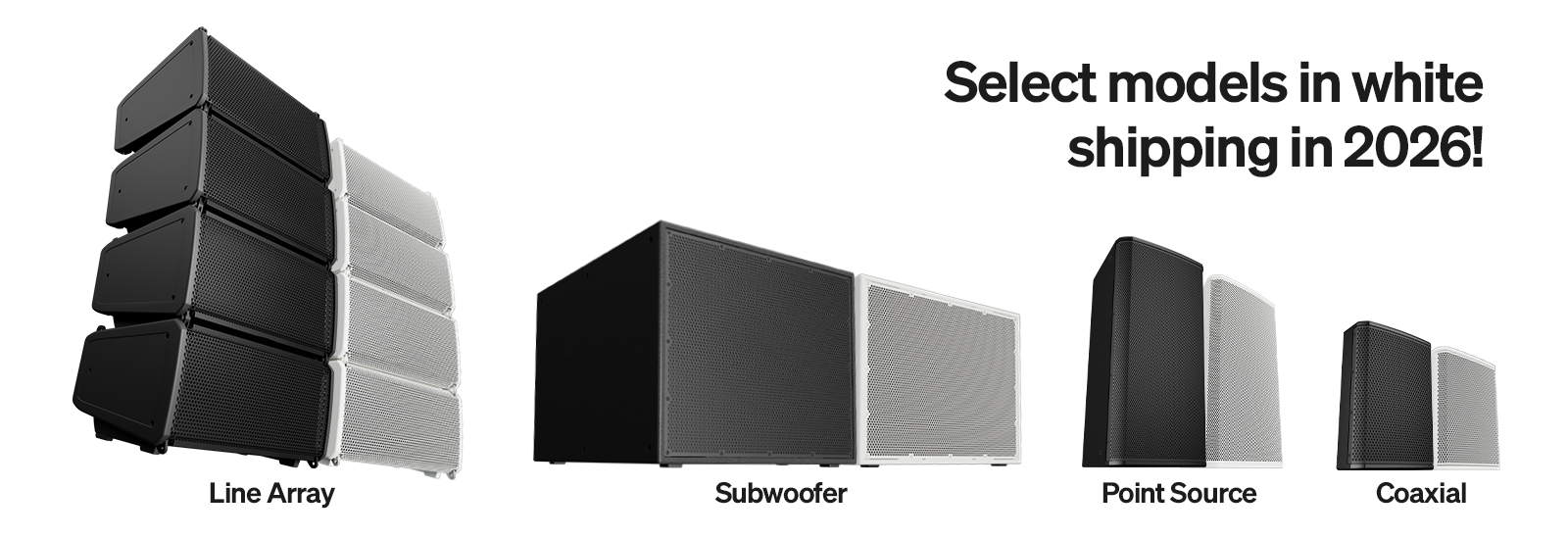

La Série PL Q-SYS est une gamme d’enceintes pour installations fixes très performantes, conçues pour apporter un son de qualité supérieure aux systèmes Q-SYS dans une très grande variété d'applications, notamment récréatives, en entreprise ou dans l'enseignement supérieur. La Série PL offre plusieurs formats (enceintes line array, point source et caisson de graves) vous permettant de concevoir l'expérience sonore optimale dans chaque espace. L'expérience audio sans faille des enceintes de la Série PL est complétée par la puissance et les performances assurées par la plate-forme Q-SYS : configuration simplifiée, modélisations d’enceintes personnalisées, puissance d’une grande fiabilité grâce aux amplificateurs en réseau Q-SYS, télémétrie avancée sans oublier un suivi et un contrôle personnalisables par l'utilisateur final.
Proposez le système adéquat à vos clients
Les enceintes de la Série PL Q-SYS apportent une multitude d'options afin de garantir la solution la plus appropriée dans les salles exigeant des performances audio élevées. Chaque modèle est doté d'un boîtier résistant aux intempéries (IP54), ce qui en fait le choix idéal pour les applications en intérieur ou sous abri en extérieur.
Contrôle et suivi complets pour les lieux récréatifs
La plate-forme Q-SYS offre un moteur de contrôle complet qui vous permet de déployer un niveau approprié de contrôle utilisateur intuitif et de visibilité du système pour chaque partie prenante du la salle. En parallèle, Q-SYS Reflect Enterprise Manager permet de suivre et de gérer à distance l'intégrité de votre système depuis n'importe où.
Une expérience Q-SYS sans accroc
Les enceintes haute performance de la Série PL font partie du catalogue complet de produits et systèmes Q-SYS
offrant une expérience audio, vidéo et de contrôle holistique dans l'ensemble de la salle,
des auditoriums ou amphithéâtres aux salles de spectacle ou de sport.
CHOISISSEZ UN MODÈLE
Line-Array-Lautsprecher
| PL-LA8 | PL-LA12 | |
| Gehäusekonfiguration: | Bassreflex, passive 2-Wege/Bi-Amp Line-Array-Lautsprecher | |
|---|---|---|
| Schallwandler: | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50 mm), Neodym-Magnet Hochtöner: Kompressionstreiber, 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 12 Zoll (320 mm), 2,5-Zoll-Schwingspule (64 mm), Neodym-Magnet Hochtöner: 2x Kompressionstreiber, 1,75-Zoll-Schwingspule (44 mm) |
| Abdeckung (horizontal x vertikal): | 100° x 15° | 90° x 15° |
| Systembandbreite (-10 dB mit EQ) | 61 Hz - 20 kHz (kein Subwoofer) | 53 Hz - 20 kHz (kein Subwoofer) |
| Kennschalldruckpegel | 101,2 dB @ 1 W/1 m | 102,3 dB @ 1 W/1 m |
| Max. Schalldruckpegel* (Dauerleistung) | 132,5 dB @ 1 W/1 m | 132,5 dB @ 1 W/1 m |
| System-Nennbelastbarkeit | 46 V RMS, 250 W @ 8 Ω | 49 V RMS, 300 W @ 8 Ω |
| Anschlüsse | 2x Speakon NL4 (Stecker nicht im Lieferumfang enthalten) 1x Euroblock (parallel zu Speakon): Kabel 8-24 AWG, 4-polig | |
| Empfohlene Endstufen | Q-SYS CX-Q Serie netzwerkfähige 4-Kanal-Endstufen bis zu vier (4) Lautsprecher pro Kanal bei CX-Q 8K4 bis zu zwei (2) Lautsprecher pro Kanal bei CX-Q 4K4 | |
| Rigging-Winkel | 0,5, 1,5, 3, 4,5, 6, 8, 10, 12 | |
| Material Gehäuse: | Schlagfestes ABS | |
| Gehäusefarbe: | Schwarz (RAL 9011) | |
| Wetterbeständigkeit | IP54 Rostfreie Schrauben UV- und korrosionsbeständiger Grill Aluminium-Rigging Wasserabweisendes Edelstahlgitter hinter dem Grill Anschluss-Schutzkappe (IP65) | |
| Abmessungen | 272 x 512 x 349 mm (10,7 x 20,1 x 13,7 Zoll) | 392 x 620 x 381 mm (15,4 x 24,4 x 15,8 Zoll) |
| Gewicht | 13,5 kg | 21,5 kg (47 lbs) |
| ||
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Punktschallquelle
| PL-DC24 | PL-DC26 | PL-DC8 | PL-DC12 | |
| Schallwandler: | Tieftöner: 2 x 4 Zoll (102 mm), 1,3-Zoll-Schwingspule (33 mm), Neodym Hochtöner: Kompressionstreiber, 1-Zoll-Schwingspule | Tieftöner: 2 x 6 Zoll (170 mm), 1,7-Zoll-Schwingspule (44 mm), Neodym Hochtöner: Kompressionstreiber, 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50 mm), Neodym Hochtöner: Kompressionstreiber, 1,75-Zoll-Schwingspule (44 mm) | Tieftöner: 12 Zoll (320 mm), 3-Zoll-Schwingspule (75 mm), Neodym Hochtöner: Kompressionstreiber, 3-Zoll-Schwingspule (75 mm) |
|---|---|---|---|---|
| Gehäusekonfiguration: | 2-Wege-Punktquellen-Lautsprecher im Bassreflexgehäuse | |||
| Abdeckung (horizontal x vertikal): | 110° x 50° | Symmetrisch: 120° x 50°, 90° x 50° Asymmetrisch: 105° x 50° (Konfigurierbare halbe Horneinsätze im Lieferumfang enthalten) | Symmetrisch: 90° x 50°, 70° x 50°, 110° x 50° Asymmetrisch: 100° x 50°, 90° x 50°, 80° x 50° (Konfigurierbare halbe Horneinsätze im Lieferumfang enthalten) | |
| Kennschalldruckpegel | 97,3 dB @ 1 W/1 m | 102,2 dB @ 1 W/1 m | 99,3 dB @ 1 W/1 m | 102 dB @ 1 W/1 m |
| Max. Schalldruckpegel* (Dauerleistung) | 114 dB | 121 dB | 118 dB | 124 dB |
| Material Gehäuse: | Multiplex | |||
| Gehäusefarbe: | Schwarz (RAL 9011) | |||
| Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Wasserabweisendes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Anschluss-Schutzkappe (IP65) | |||
| Empfohlene Endstufen | Q-SYS CX-Q 4K4 (bis zu 4 pro Kanal) Q-SYS CX-Q 2K4 (bis zu 2 pro Kanal) | Q-SYS CX-Q 8K4 (bis zu 4 pro Kanal) Q-SYS CX-Q 4K4 (bis zu 3 pro Kanal) Q-SYS CX-Q 2K4 (bis zu 2 pro Kanal) | Q-SYS CX-Q 8K4 (bis zu 4 pro Kanal) Q-SYS CX-Q 4K4 (bis zu 3 pro Kanal) | |
| ||||
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Caisson de graves
| PL-SUB10 | PL-SUB12 | PL-SUB15 | PL-SUB18 | |
| Schallwandler | Tieftöner: 10 Zoll (250 mm), 3-Zoll-Schwingspule (75 mm) | Tieftöner: 12 Zoll (300 mm), 3-Zoll-Schwingspule (75 mm) | Tieftöner: 15 Zoll (380 mm), 4-Zoll-Schwingspule (100 mm) | Tieftöner: 18 Zoll (460 mm), 4-Zoll-Schwingspule (100 mm) |
| Gehäusekonfiguration | Passiver Subwoofer im Bassreflexgehäuse | |||
| Abstrahlverhalten | Kugelcharakteristik (360˚) | Omnidirektionale oder nierenförmige Charakteristik in Q-SYS wählbar; Cardioid-Setup erfordert mindestens zwei (2) Subwoofer | ||
| Systembandbreite (-10 dB mit EQ) | 43 Hz bis 100 Hz 43 Hz bis 110 Hz 43 Hz bis 140 Hz | 40 Hz bis 100 Hz 40 Hz bis 110 Hz 40 Hz bis 140 Hz | 38 Hz bis 100 Hz 38 Hz bis 110 Hz 38 Hz bis 140 Hz | 34 Hz bis 100 Hz 34 Hz bis 110 Hz 34 Hz bis 140 Hz |
| Kennschalldruckpegel | 90 dB 1 W/1 m | 93 dB 1 W/1 m | 97,5 dB 1 W/1 m | 96 dB 1 W/1 m |
| Max. Schalldruckpegel* (Dauerleistung) | 132 dB | 137 dB | 139 dB | 140 dB |
| Gehäuse | Multiplex | |||
| Gehäusefarbe | Schwarz (RAL 9011) | |||
| Anschlüsse | 2x Speakon NL4 (Stecker nicht im Lieferumfang enthalten) 1x Euroblock (parallel zu Speakon): Kabel 8-24 AWG, 4-polig | |||
| Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Wasserabweisendes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Anschluss-Schutzkappe (IP65) | |||
| Empfohlene Endstufen | Q-SYS CX-Q 8K4 (bis zu 2 pro Kanal) | Q-SYS CX-Q 8K4 (bis zu 1 pro Kanal) | ||
| Abmessungen | 275 x 425 x 510 mm (10,8 x 16,7 x 20 Zoll) | 325 x 525 x 610 mm (12,7 x 20,6 x 24 Zoll) | 375 x 598 x 690 mm (14,7 x 23,5 x 27,1 Zoll) | 531 x 620 x 730 mm (20,9 x 24,4 x 28,7 Zoll) |
| Gewicht | 18,96 kg (41,8 lb) | 24,1 kg ( 53,1 lb) | 36,3 kg (80 lb) | 46,3 kg (102,2 lb) |
*1 m on-axis im Freiraum; Dauerrauschen nach IEC 6 dB Scheitelfaktor bei Nennbelastbarkeit
Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich
Koaxial
| PL-CA5 | PL-CA6 | PL-CA8 | PL-CA12 | PL-CA15 | |
| Gehäusekonfiguration | Koaxialer 2-Wege-Fullrange-Lautsprecher in einem Bassreflexgehäuse | ||||
| Schallwandler | Tieftöner: 5 Zoll (127 mm), 1,5-Zoll-Schwingspule (38 mm). Koaxialer Hochtöner: 1-Zoll-Schwingspule | Tieftöner: 6 Zoll (170 mm), 1,75-Zoll-Schwingspule (44,5 mm). Koaxialer Hochtöner: Kompressionstreiber, 1,4-Zoll-Schwingspule | Tieftöner: 8 Zoll (200 mm), 2-Zoll-Schwingspule (50,8 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 1,4-Zoll-Schwingspule | Tieftöner: 12 Zoll (320 mm), 3-Zoll-Schwingspule (72,6 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 3-Zoll-Schwingspule | Tieftöner: 15 Zoll (380 mm), 3-Zoll-Schwingspule (72,6 mm), Neodym-Magnet Koaxialer Hochtöner: Kompressionstreiber, 3-Zoll-Schwingspule |
| Abstrahlverhalten | 115° radiales Abstrahlverhalten DMT | 115° radiales Abstrahlverhalten DMT | 110° radiales Abstrahlverhalten DMT | 80° konisch DMT | 80° konisch DMT |
| Systembandbreite (-10 dB mit EQ) | 76 Hz - 20 kHz (ohne Subwoofer) | 61 Hz - 20 kHz (kein Subwoofer) | 59 Hz - 20 kHz (ohne Subwoofer) | 38 Hz - 20 kHz (ohne Subwoofer) | 37 Hz - 20 kHz (kein Subwoofer) |
| Kennschalldruckpegel | 88 dB @ 1W/1m | 93 dB 1W/1m | 97 dB @ 1W/1m | 102 dB @ 1W/1m | 100 dB 1 W/1 m |
| Max. Schalldruckpegel* (Dauerleistung) | 107 dB | 111 dB | 115 dB (passive) 116 dB (bi-amp) | 119 dB (passive) 120.5 dB (bi-amp) | 120 dB (passive) 122 dB (bi-amp) |
| Anschlüsse | 1x Euroblock-Klemmanschluss: Volldraht 2,08 mm², 4-polig | 1x Euroblock-Klemmanschluss: Volldraht 2,08 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig | 2x Speakon NL4 1x Euroblock-Klemmanschluss: Volldraht 0,82 mm², 4-polig |
| Empfohlene Endstufen | CX-Q 8K4 (up to 8 per ch) CX-Q 4K4 (up to 4 per ch) CX-Q 2K4 (up to 2 per ch) | CX-Q 8K4 (bis zu 4 pro Kanal) CX-Q 4K4 (bis zu 3 pro Kanal) CX-Q 2K4 (bis zu 2 pro Kanal) | CX-Q 8K4 (up to 4 per ch) CX-Q 4K4 (up to 2 per ch) CX-Q 2K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) | CX-Q 8K4 (up to 2 per ch) CX-Q 4K4 (up to 1 per ch) |
| Material Gehäuse: | Multiplex | ||||
| Gehäusefarbe: | Schwarz (RAL 9011) | ||||
| Wetterbeständigkeit | IP54 Multiplex Rostfreie Schrauben UV- und korrosionsbeständiger Grill Wasserabweisendes Edelstahlgitter hinter dem Grill Polyurea-Lackierung Anschluss-Schutzkappe (IP65) | ||||
| Abmessungen | 7,1 x 7,9 x 7,1 Zoll (181 x 200 x 180 mm) | 316 x 220 x 180,5 mm (12,5 x 8,7 x 7,1 Zoll) | 410 x 280 x 236 mm (16,1 x 11 x 9,3 Zoll) | 597 x 400 x 350,4 mm (23,5 x 15,7 x 13,8 Zoll) | 660 x 440 x 386,5 mm (66 x 17,3 x 15,2 Zoll) |
| Gewicht | 4 kg | 6,1 kg (13,4 lb) | 10,9 kg (24 lb) | 20 kg (44 lb) | 23 kg (50,7 lb) |
| Optionales Zubehör (separat erhältlich) | PL-CA5-YM Horizontaler Montagebügel PL-DC24-FM Zubehör für Einbaumontage (Decke oder Wand) | PL-CA6-YM Horizontaler Montagebügel | PL-CA8-YM Horizontaler Montagebügel | PL-CA12-YM horizontaler Montagebügel PL-CA12-SL Link zur Aufhängung des PL-CA12 mit dem PL-SUB15 | PL-CA15-YM Horizontaler Montagebügel |
