Implemente rápidamente a una escala adecuada en todos sus espacios de colaboración.
El sistema modular RoomSuite de Q-SYS permite una configuración rápida y estandarizada para espacios de colaboración de tamaño mediano a grande. Diseñado para funcionar con las principales plataformas de comunicaciones unificadas y la funcionalidad BYOM, ofrece un flujo de trabajo basado en web para un diseño, puesta en marcha e implementación eficientes, con el respaldo de la administración unificada en la nube y la supervisión remota a través de Q-SYS Reflect.
Hardware simplificado, personalizable para su sala

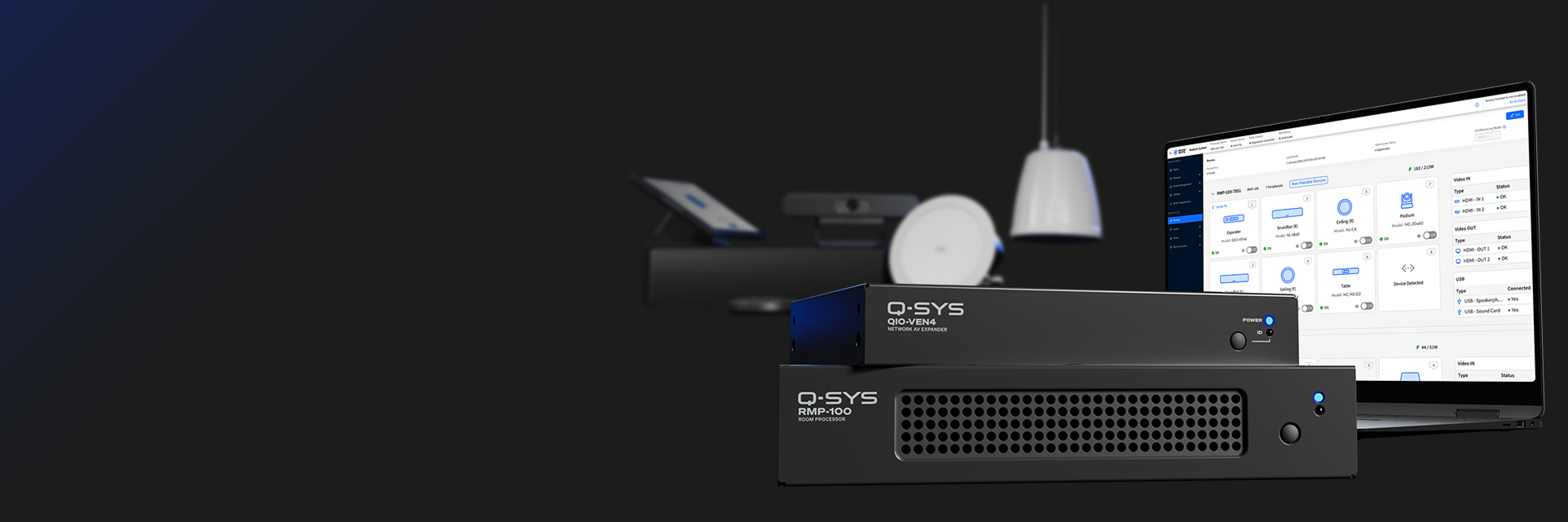

El procesador RMP-100 y el expansor QIO-VEN4 del sistema modular RoomSuite de Q-SYS proporcionan una base de hardware integrada para el procesamiento de audio, la conexión en red, la distribución de video, la conexión AV y el control de pantallas, al tiempo que admiten una gama escalable de periféricos de colaboración en red de Q-SYS para adaptar cada sistema a las necesidades específicas de su sala.
Configuración simplificada (sin programación)
Mediante un flujo de trabajo optimizado y basado en la web, el sistema modular RoomSuite de Q-SYS acelera la implementación y la puesta en marcha gracias a una configuración sin código. Complete de forma rápida la detección de dispositivos, la configuración de E/S de video, la optimización del audio de la sala y la generación automática de la interfaz de control del usuario, todo ello sin necesidad de programación tradicional.
Todo lo que usted desea en un solo lugar
Tanto si está colocando sus cámaras, ajustando los niveles de audio o utilizando la optimización del sistema de sala para ajustar su sala de conferencias, encontrará todo lo que necesita en el sistema modular RoomSuite de Q-SYS.
Administración simplificada del sistema
Al integrar Q-SYS Reflect Plus, puede supervisar y administrar de forma remota todos los espacios Q-SYS, incluidos los sistemas basados en RoomSuite y Core de Q-SYS, desde una única interfaz. Implemente ajustes predefinidos en los sistemas modulares RoomSuite de Q-SYS y realice actualizaciones masivas de firmware de forma remota para simplificar el mantenimiento continuo del sistema a gran escala.
Elija entre una gama de nodo finales de colaboración en red que se adapten a las necesidades de su espacio.
| UNTERSTÜTZUNG FÜR PERIPHERIEGERÄTE | Max Quantity |

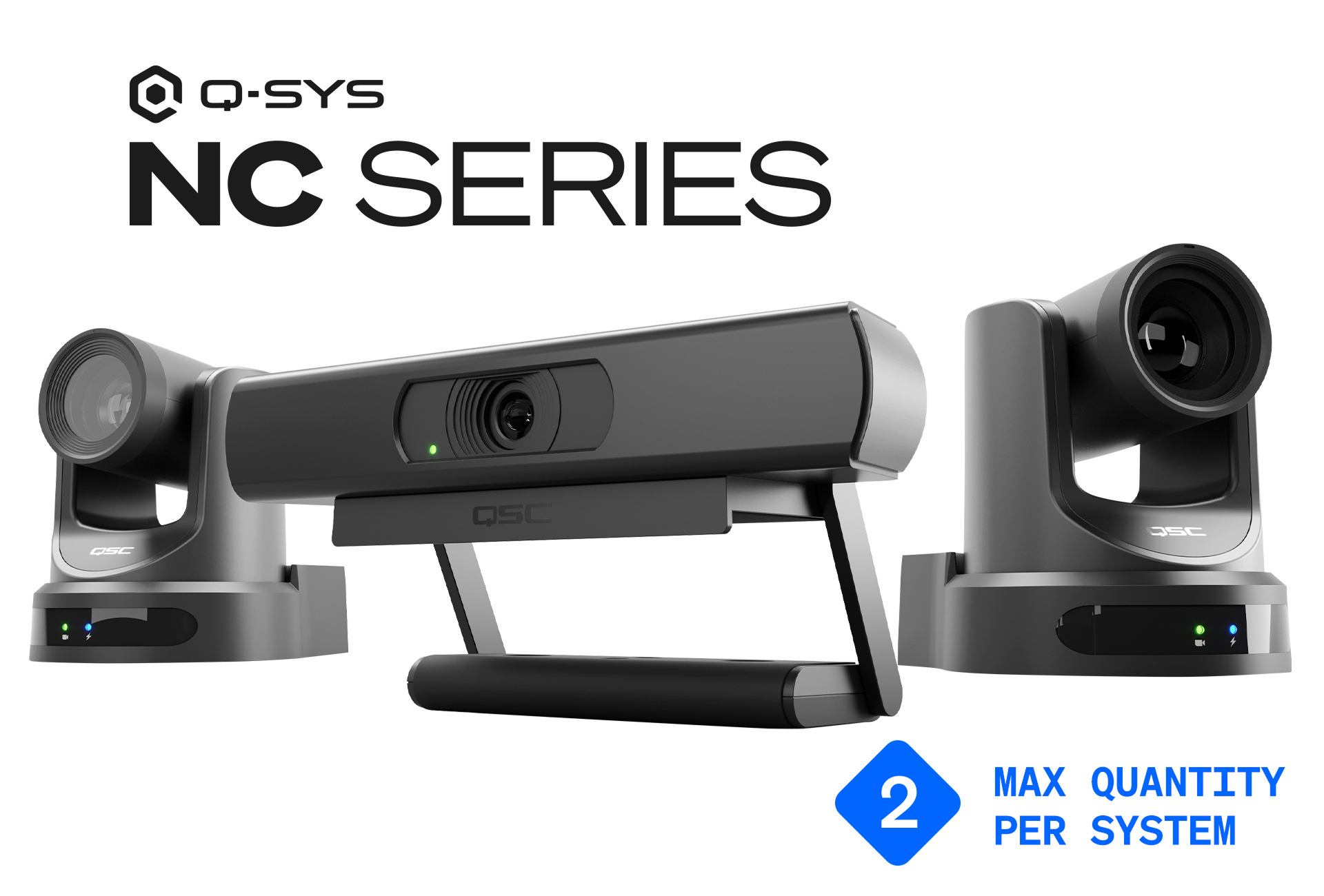

| Q-SYS Cameras: NC-90-G2; NC-12x80, NC-20x60 | 2 |

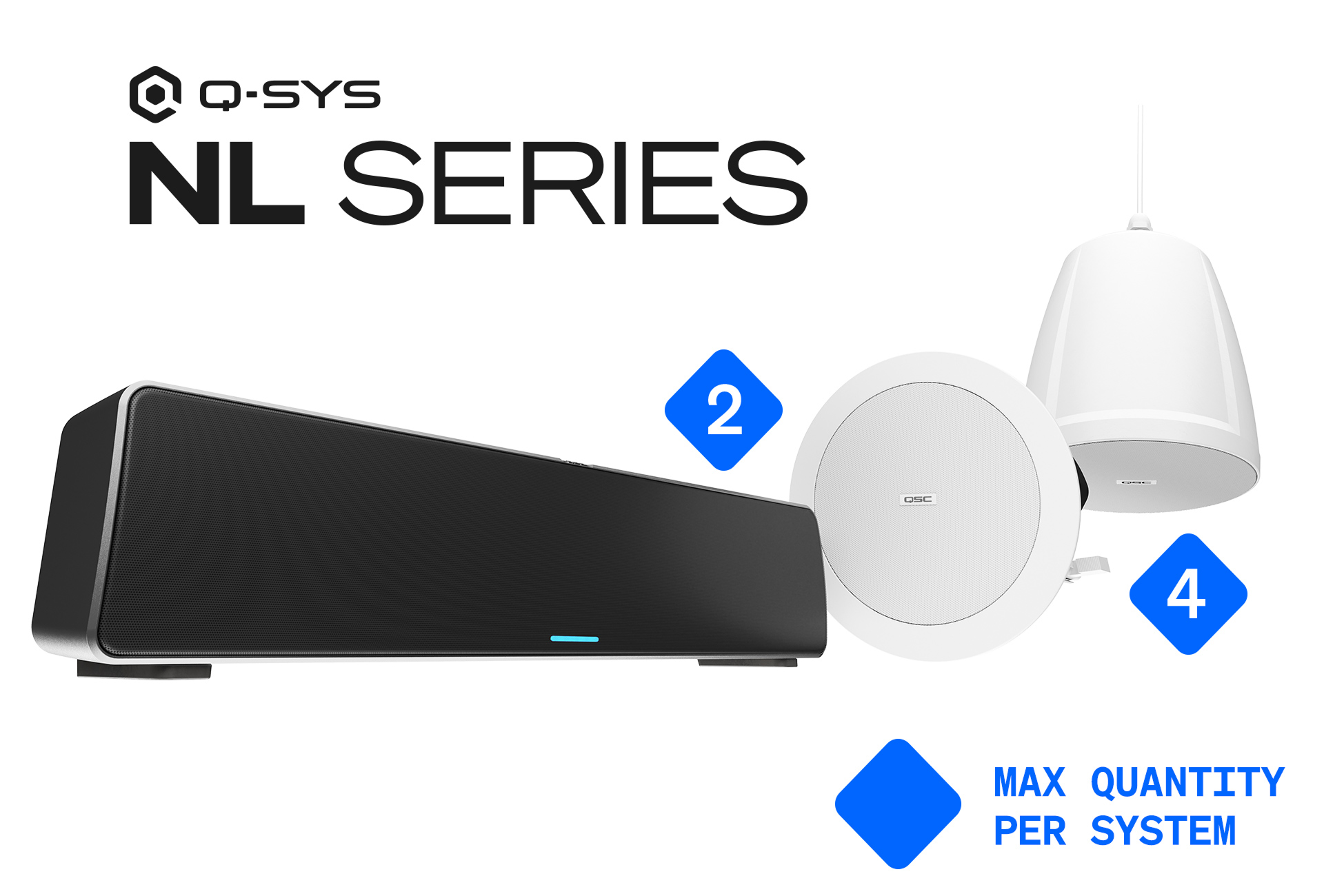

| Q-SYS Lautsprecher NL-C4, NL-P4 (ceiling/pendant) NL-SB42 (soundbar) | 4 2 |

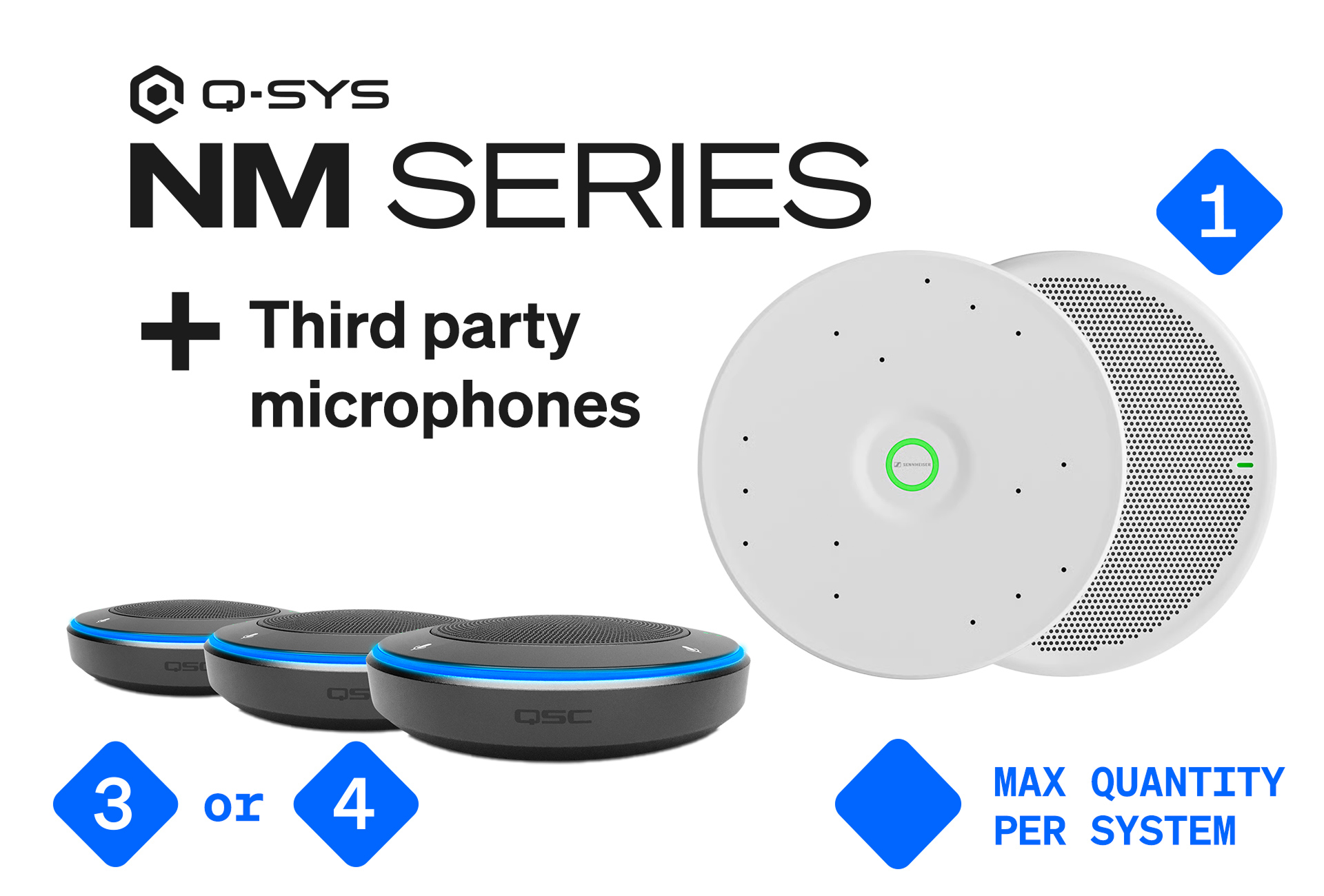

| Mikrofone Q-SYS NM-T1 3rd party ceiling microphones (Dante): Audio Technica ATND1061, Sennheiser TCC M, Sennheiser TCC 2 Shure MXA901, Shure MXA902, Shure MXA920, Yamaha RM-CG | 4 (total) 3 or 4 1 |

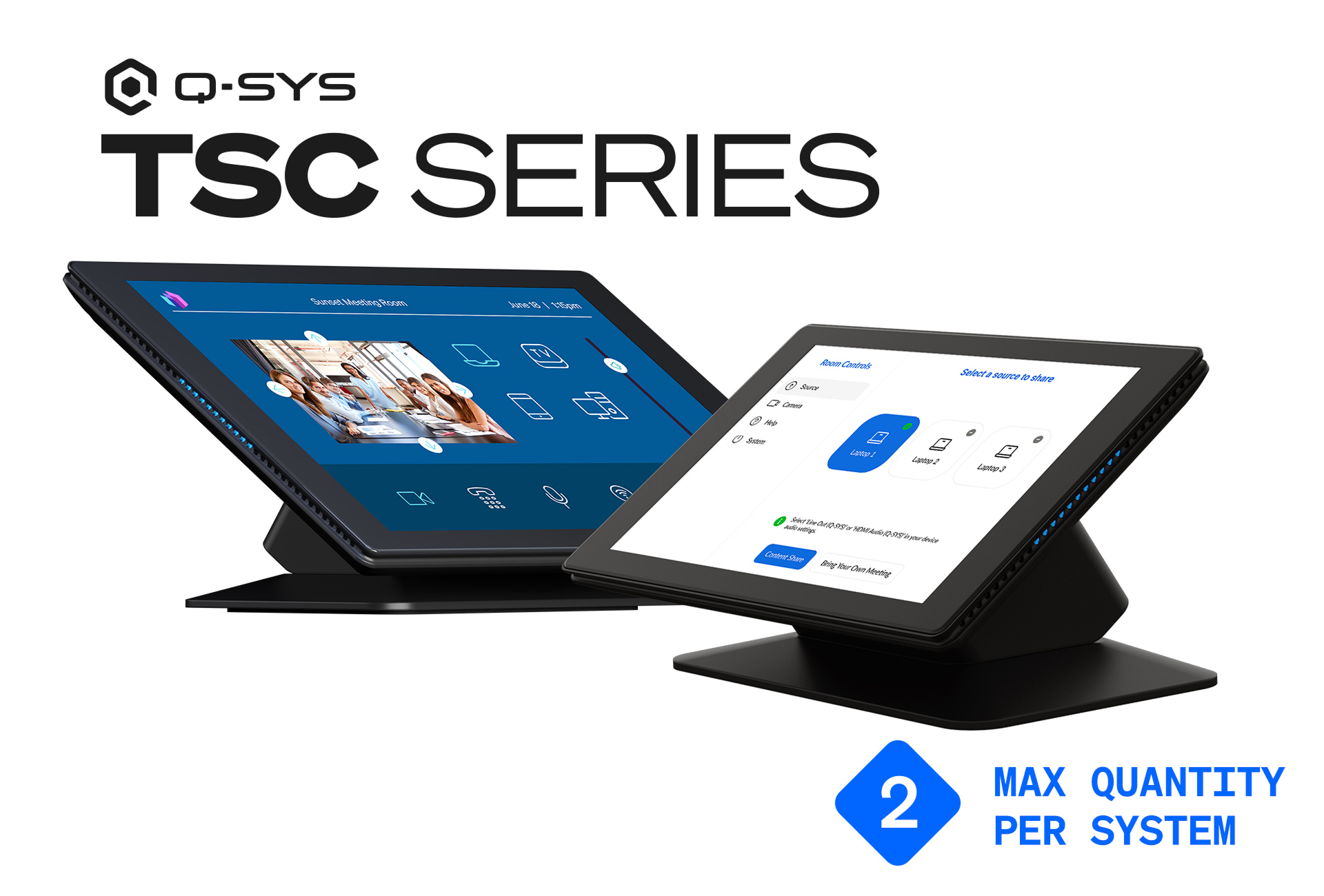

| Q-SYS Touch Screen Controllers: TSC-101-G3, TSC-70-G3 | 2 |
Accede a todo lo que necesitas para el sistema modular RoomSuite de Q-SYS
Empiece hoy mismo a utilizar la interfaz web RoomSuite Manager de Q-SYS.
System-Komponenten
| Titel | |
|
RoomSuite Modular System Datenblatt
Datenblatt für das RoomSuite Modular System
|
| Titel | |
|
Benutzerhandbuch - RMP-100
User Manual for the RMP-100 Q-SYS RoomSuite Modular System Processor (English, WA-001005-01).
Als Download verfügbar in Arabisch | Chinesisch (vereinfacht) | Chinesisch (traditionell) | Französisch | Deutsch | Japanisch | Koreanisch | Portugiesisch | Spanisch |
|
Benutzerhandbuch - QIO-VEN4
Benutzerhandbuch für die QIO-VEN4 Q-SYS RoomSuite Modular System Erweiterung (Englisch, TD-001696-01)
Als Download verfügbar in Arabisch | Chinesisch (vereinfacht) | Chinesisch (traditionell) | Französisch | Deutsch | Japanisch | Koreanisch | Portugiesisch | Spanisch |
| Model | RMP-100 Prozessor | |||
| Ethernet-Anschlüsse | ||||
| AV-LAN-Ethernet-Anschlüsse | 7x 1-Gbit/s-Ports, PoE+-Ausgang | |||
| Erweiterung-Ethernet-Anschluss | 1x 1-Gbit/s-Port, PoE++-Ausgang (IEEE 802.3bt Typ 4) | |||
| Externe Ethernet-Anschlüsse | 2 Aux-Ports (keine PoE-Stromversorgung) | |||
| PoE-Leistungsbudget | 212 W insgesamt, alle Ports (IEEE 802.3bt Typ 4) | |||
| Video I/O | ||||
| HDMI 2.0 Eingänge | 1x HDMI (BYOM: 4K60-fähig mit Audio; ZR/MTR-Kompatibilitätsmodus: 1080p60-fähig mit Audio) 4:4:4 1x HDMI (BYOM: 4K60-fähig ohne Audio; ZR/MTR-Kompatibilitätsmodus: 1080p60-fähig ohne Audio) 4:4:4 | |||
| HDMI 2.0 Ausgänge | 2x HDMI (BYOM: 4K60-fähig; ZR/MTR-Kompatibilitätsmodus: 1080p60-fähig) 4:4:4 | |||
| Scaler | Keinen. Die Eingangsquelle muss mit dem Ausgang übereinstimmen. | |||
| Color formats | Wird von der Quelle bestimmt. | |||
| Steuerung | ||||
| RS-232 | 2 Anschlüsse für die Bildschirmsteuerung | |||
| GPIO | 1 Eingang (Präsenzmelder-Anschluss, +24 V / 50 mA) | |||
| CEC | Unterstützt auf HDMI-Videoausgängen | |||
| USB | ||||
| USB | 1x USB-C-Anschluss 1x USB-A (nicht unterstützt) | |||
| Bedienelemente und Anzeigen | ||||
| Vorderseite | Power-LED ID-Button und Anzeige | |||
| RF antenna | Nicht unterstützt | |||
| Stromversorgung | ||||
| Inklusive 54-V-Gleichstromnetzteil | 100 - 240 VAC, ~50 / 60 Hz, 4A Max | |||
| Abmessungen | ||||
| Produktabmessungen (L x B x H) | 266 x 217 mm x 220 mm (0,5 x 8,6 x 8,7 Zoll) | |||
| Produktgewicht (netto) | 1,95 kg | |||
| Abmessungen Versand (L x B x H) | 485 x 345 x 89 mm [19,1 x 13,6 x 3,5 Zoll] | |||
| Zubehör im Lieferumfang | Zubehör für die Oberflächenmontage DC-Netzteil mit 54 V 1x Netzkabel (länderspezifisch) I/O-Anschlussstecker Broschüre zu Vorschriften und Sicherheit Garantieerklärung | |||
| Betriebsbedingungen und Sicherheit | ||||
| Lagertemperatur | -20° bis 70° C (-4° bis 158° F) | |||
| Luftfeuchtigkeit bei Lagerung | 5% bis 85% | |||
| Betriebstemperatur | 0° bis 40° C (32° bis 104° F) | |||
| Betriebstemperatur für Luftfeuchtigkeit | 5% - 85% | |||
| Wärmeableitung (ohne POE-Lasten) | 69 BTU / h (20 W) | |||
| Leistungsaufnahme (einschließlich POE-Lasten) | 200 W typisch, 245 W maximal | |||
| Batteriechemie | Lithium-Kohlenstoff-Monofluorid | |||
| Model | QIO-VEN4 Erweiterung | |||
| VIDEO I/O | ||||
| HDMI 2.0 Eingänge | 1x HDMI (1080p60-fähig + Audio) 4:2:0 | |||
| HDMI 2.0 Ausgänge | - | |||
| Scaler | Der GPU-Scaler kann Auflösung und Bildrate aufeinander abstimmen. | |||
| Color formats | Wird von der Quelle bestimmt. | |||
| Ethernet-Anschlüsse | ||||
| AV-LAN-Ethernet-Anschlüsse | 4x 1 Gbit/s, PoE+-Ausgang | |||
| Prozessor (RMP-100) Ethernet-Anschluss | 1x 1 Gbit/s, PD PoE++ (IEEE 802.3at Typ 2) | |||
| PoE-Leistungsbudget | 51 W insgesamt, Anschlüsse 1–4 | |||
| USB | ||||
| USB | 1 x USB-C mit DP-Alt-Modus-Unterstützung (1080p60) 1 x USB-A (nicht unterstützt) | |||
| Bedienelemente und Anzeigen | ||||
| Vorderseite | Power-LED ID-Button und Anzeige | |||
| Sonstiges | ||||
| Headset | Nicht unterstützt | |||
| Abmessungen | ||||
| Produktabmessungen (L x B x H) | 185 x 133 x 31 mm (7,3 x 5,2 x 1,2 Zoll) | |||
| Produktgewicht (netto) | 780 g | |||
| Abmessungen Versand (L x B x H) | 338 x 186 x 45 mm [13,3 x 7,3 x 1,8 Zoll] | |||
| Zubehör im Lieferumfang | Zubehör für die Oberflächenmontage Zugentlastung für Kabel Sicherheits- und Garantiehinweise | |||
| Stromversorgung | ||||
| Power-over-Ethernet (bereitgestellt durch RMP-100-Prozessor) | PoE++ (IEEE 802.3bt Type 4) | |||
| Betriebsbedingungen und Sicherheit | ||||
| Lagertemperatur | -20° bis 70° C (-4° bis 158° F) | |||
| Luftfeuchtigkeit bei Lagerung | 5% bis 85% | |||
| Betriebstemperatur | 0° bis 40° C (32° bis 104° F) | |||
| Betriebstemperatur für Luftfeuchtigkeit | 5% - 85% | |||
| Wärmeableitung (ohne POE-Lasten) | 51 BTU / h (15 W) | |||
| Leistungsaufnahme (einschließlich POE-Lasten) | 55 W typisch, 70 W maximal | |||
