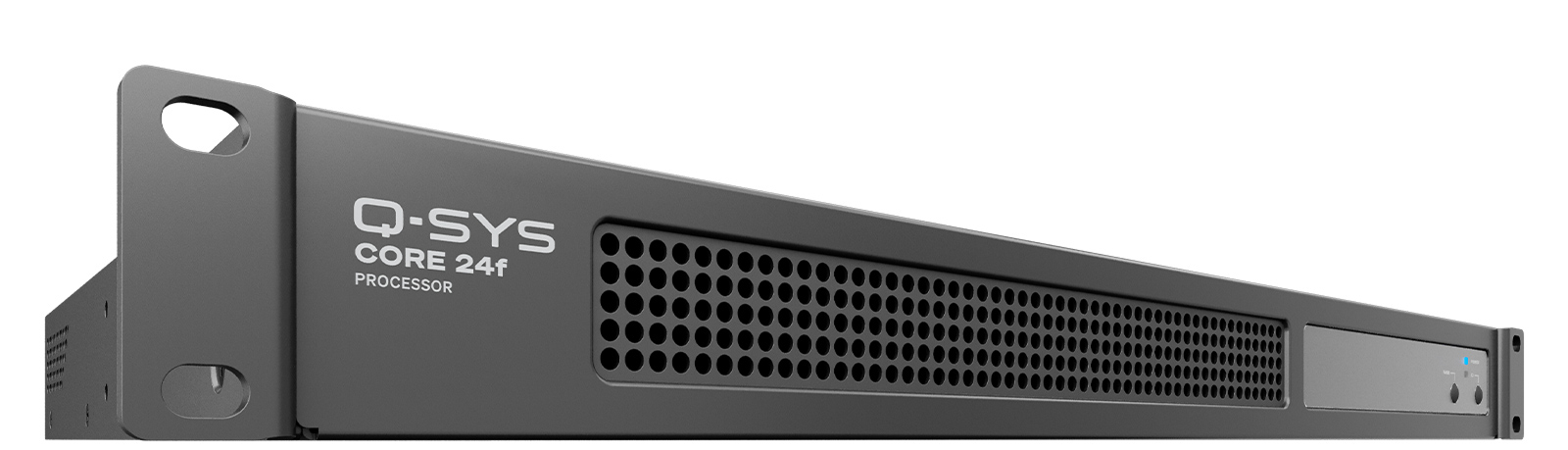

Core 24f
Processeur Q-SYS à E/S réseau + analogiques
Le Q-SYS Core 24f inaugure la nouvelle génération de processeurs de traitement Q-SYS. Il propose une solution audio, vidéo et de contrôle entièrement intégrée qui offre une grande liberté pour assurer des expériences uniques dans une large gamme d'applications. Alliant la commodité des E/S intégrées à un traitement robuste et une grande capacité d'E/S réseau, le Core 24f est idéal pour des applications très variées nécessitant un traitement du signal sur site dans les entreprises, l’enseignement supérieur, le divertissement et l’hôtellerie.
Caractéristiques et points forts
- Jusqu’à 160 x 160 canaux E/S réseau
- 24 canaux d’E/S analogiques, dont 8 canaux Flex définissables par logiciel
- 8 x 8 GPIO pour intégrer une connectivité de contrôle par produits tiers
- Comprend 8 x 8 canaux Software-based Dante (avec licence jusqu'à 64 x 64)
- 24 canaux AEC (à 200 ms) :
- Pont AV/USB intégré via USB-C
- Deux (2) ports Ethernet 2,5 Gbits/s pour réseau audio redondant (Q-LAN, AES67, VoIP, WAN, flux médias, etc.)
- Deux (2) ports Ethernet 2,5 Gbits/s auxiliaires indépendants
- Gère jusqu'à dix (10) microphones de table Q-SYS NM-T1
- Accueille jusqu’à 8 instances de logiciel téléphonique VoIP

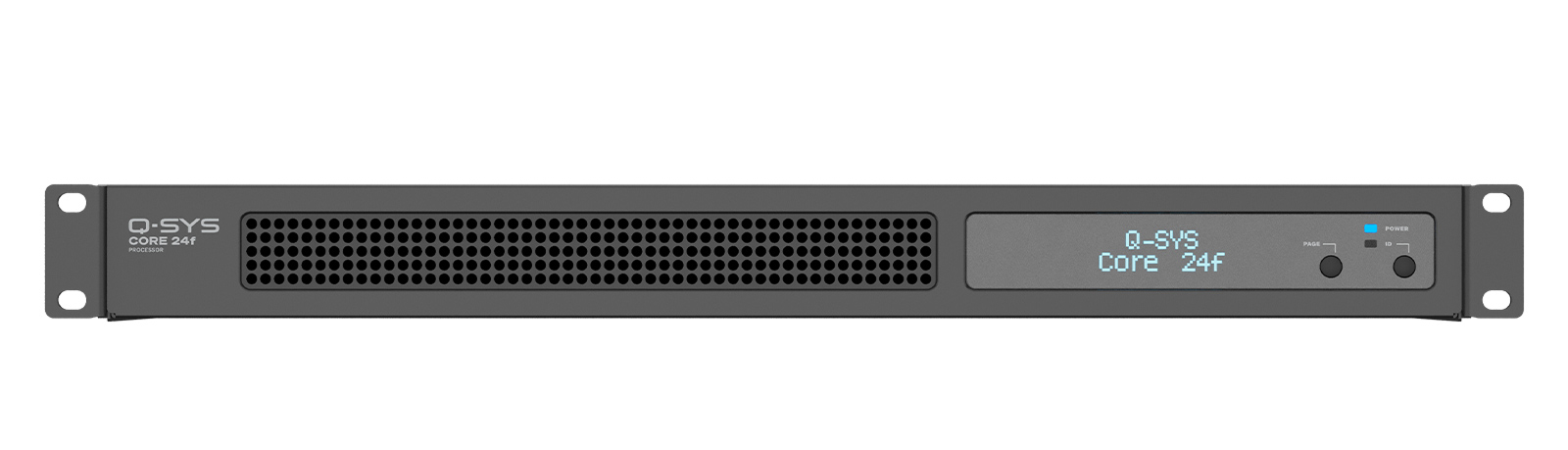

- Écran OLED en face avant
- Format 1U de rack
Les capacités adéquates pour des applications exigeantes

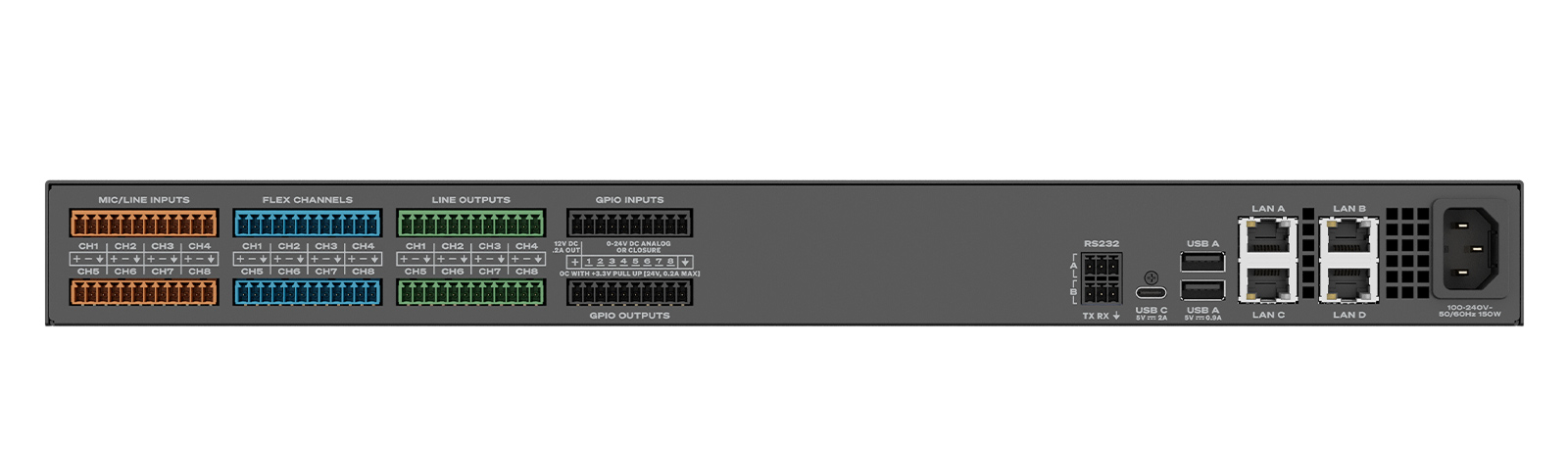

Successeur et évolution du Q-SYS Core 110f, le Core 24f s'appuie sur les bases posées par le premier processeur audio, vidéo et de contrôle véritablement intégré du marché. Il apporte une augmentation significative de la puissance de traitement et des E/S mises à jour afin de répondre aux exigences de performances des environnements AV modernes. Il comprend 24 canaux audio intégrés, un pont AV/USB intégré via USB-C, des connecteurs pour contrôle via GPIO et RS-232, et 4 ports réseaux pour une variété d’applications nécessitant un traitement du signal sur place.
Q-SYS Control est intrinsèque à Q-SYS
Le processeur Core 24f exploite toutes les capacités du moteur de contrôle Q-SYS sans recourir à une licence de fonctionnalités additionnelles. Vous pouvez ainsi concevoir et offrir une expérience de contrôle et d'automatisation utilisateur sur mesure pour chaque espace, grâce à un ensemble d'outils qui s'adaptent à tous les niveaux de confort de programmation dans une plate-forme unique et évolutive.
Audio, vidéo et contrôle intégrés
Le processeur Core 24f est piloté par la plate-forme AV intégrée Q-SYS, qui rassemble les données, les appareils et une architecture ouverte axée sur le Cloud pour offrir une solution audio, vidéo et de contrôle entièrement intégrée proposant une intégration plus simple et une évolutivité basée sur logiciel.
Synoptique des applications
(Für größere Ansicht auf das Bild klicken)
(Für größere Ansicht auf das Bild klicken)
(Für größere Ansicht auf das Bild klicken)

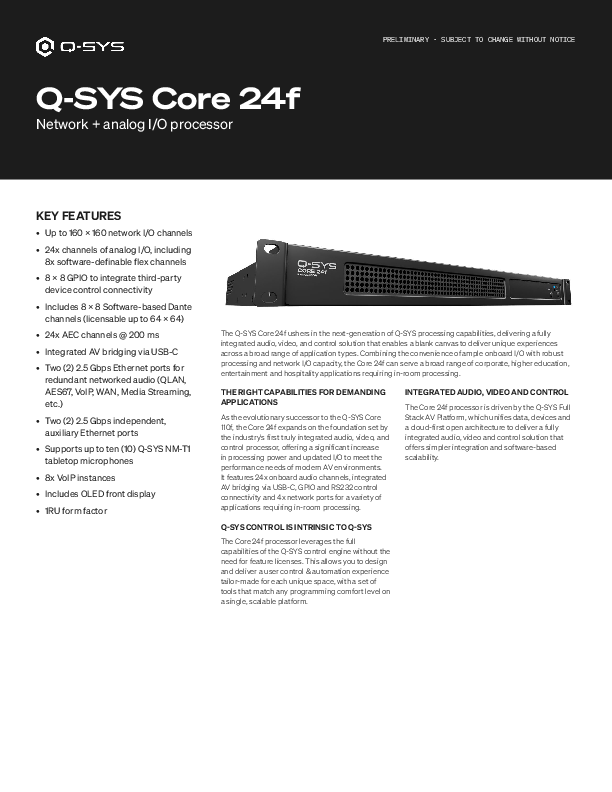

Datenblatt
| Model | Core 24f | ||
| Signalverarbeitung | |||
| Prozessor | Intel 64-Bit-Architektur | ||
| Audio-Signalverarbeitung | 32-Bit Floating-Point | ||
| Q-LAN-Netzwerk-Audioübertragung | 32-Bit Floating-Point | ||
| Q-SYS Kapazität | |||
| Gesamtzahl der Netzwerk-I/O-Kanäle | 160 x 160 | ||
| Gesamtzahl der Netzwerk-I/O-Streams | 80 x 80 | ||
| Analoge I/O | 24x (8x Mikrofon-/Line-Eingänge, 8x Line-Ausgänge, 8x Flex) | ||
| Dante-Kanäle | 8 x 8 enthalten (bis zu 64 x 64 mit softwarebasierter Dante-Funktionslizenz) | ||
| AEC-Kanäle | 24 | ||
| Q-SYS NM-T1 Kapazität | 10 | ||
| WAN-/Media-Streaming-Kanäle | 36 x 36 | ||
| Netzwerkperipherie | Bis zu 96 (einschließlich nativer Q-SYS-Kameras, I/O, NV, TSCs, Sprechstellen, Erweiterungen und Plug-Ins, deren Eigenschaft „Is Managed“ auf „Yes“ gesetzt ist). Es umfasst keine Streaming-I/Os, Lautsprecher, Skripte oder Plug-Ins, deren Eigenschaft „Is Managed“ auf „No“ gesetzt ist. | ||
| VoIP-Softphones | 8 | ||
| Audioaufnahme / -wiedergabe | 4-Kanal-Aufnahme / 16-Kanal-Wiedergabe, [erweiterbar auf bis zu 64 Kanäle mit optionaler Multi-Track-Wiedergabelizenz (SLMTP-32), bis zu 2x stackbar] | ||
| Kapazität Medienlaufwerk | 128 GB (mindestens 100 GB verfügbar für Medien des Nutzers oder mindestens 200 Stunden unkomprimierte Audiodateien im Format 48 kHz, 24 Bit, Mono WAV) | ||
| Steuerung | |||
| RS232 | 2 Anschlüsse | ||
| GPIO | 8 x 8 | ||
| Bedienelemente und Anzeigen | |||

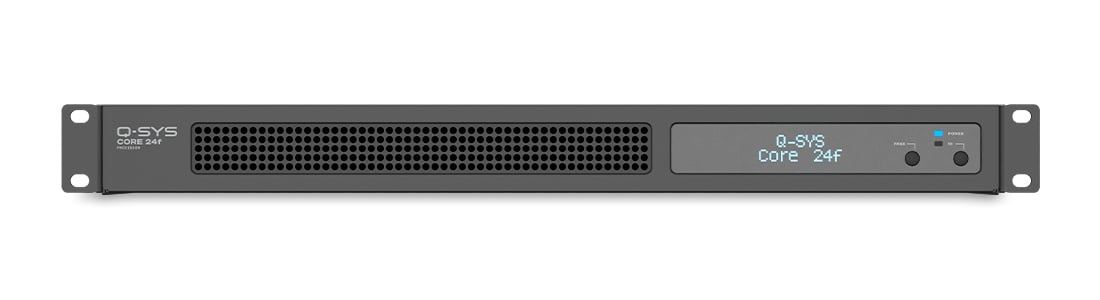

| Vorderseite | Power-LED 2x20-Zeichen-OLED-Display PAGE-Taste zur Navigation zwischen den Bildschirmen auf dem Frontdisplay (nur vorwärts) ID-Taste und Anzeige (blinkt, wenn über die Q-SYS Designer-Software aktiviert) | ||
| USB Ein- und Ausgänge | |||
| USB | 2x USB-A- und 1x USB-C-Anschluss | ||
| AV-Bridging | Über USB-C | ||
| USB-HID-Routing | Über USB-C | ||
| USB Audio Device Hosting | Unterstützung für Standard-USB-Headsets, Freisprecheinrichtung über USB-C-Anschluss (maximal 3 Geräte gleichzeitig, jedes mit bis zu 8x8 USB-Audiokanälen, insgesamt bis zu 16x16 Kanäle) | ||
| USB-C (Audio-Bridging) | |||
| Bittiefe | 16 Bit | ||
| Kanalanzahl | 16 x 16 | ||
| Sampling-Rate | 48 kHz | ||
| USB-A-Eingang | |||
| Sampling-Rate | 48 kHz oder 16 kHz, Mono | ||
| Auflösung | 8 Bit, 16 Bit, 24 Bit oder 32 Bit, Gleitkomma | ||
| Format | „Little-Endian“, signed oder unsigned | ||
| USB-A-Ausgang | |||
| Sampling-Rate | Nur 48 kHz, Stereo | ||
| Auflösung | 8 Bit, 16 Bit, 24 Bit oder 32 Bit, Gleitkomma | ||
| Format | „Little-Endian“, signed oder unsigned | ||
| Abmessungen | |||
| Produktabmessungen (L x B x H) | 482,6 x 310,9 x 43,6 mm (19,0 x 12,2 x 1,7 Zoll) | ||
| Produktgewicht (netto) | 5,44 kg (12 lb) | ||
| Abmessungen Versand (L x B x H) | 569 x 410 x 118 mm (22,4 x 16,1 x 4,65 Zoll) | ||
| Versandgewicht | 5,58 kg (12,3 lb) | ||
| Zubehör im Lieferumfang | Broschüre mit gesetzlichen Hinweisen 1x Netzkabel I/O-Anschlusssatz Abnehmbare Rackwinkel Garantieerklärung | ||
| Betriebsbedingungen und Sicherheit | |||
| Leistungsaufnahme | 60 W typisch, 150 W maximal | ||
| Netzspannung | 100-240 VAC, ~ 50/60 Hz | ||
| Betriebstemperatur | -0 °C bis +50 °C | ||
| Lagertemperatur | -20 °C bis +70 °C | ||
| BTU/h | 136 BTU/Hr | ||
| Relative Luftfeuchtigkeit | 5% bis 85% | ||
| Zertifikate | FCC 47 CFR Teil 15 Unterabschnitt B, Kanada ICES-003, EN 55032, EN 55035, EU-RoHS-Richtlinie 2011/65/EU, WEEE-Richtlinie 2012/19/EU, REACH, China RoHS GB/T26572, RCM, IEC/EN/UL 62368-1 | ||
