Skalierung von Q-SYS auf weitere Räume
Aktuelle Folie: 1 / 1
Schnelle Bereitstellung in großem Umfang in allen Kollaborationsräumen.
Das Q-SYS RoomSuite Modular System ermöglicht eine schnelle, standardisierte Einrichtung für mittelgroße bis große Kollaborationsräume. Es wurde für die Verwendung mit führenden UC-Plattformen und BYOM-Funktionalität entwickelt und bietet einen webbasierten Workflow für effizientes Design, Inbetriebnahme und Einrichtung, unterstützt durch einheitliches Cloud-Management und Fernüberwachung über Q-SYS Reflect.
Vereinfachte Hardware, anpassbar an Ihren Raum
Der RMP-100-Prozessor und die QIO-VEN4-Erweiterung des Q-SYS RoomSuite Modular Systems bieten eine integrierte Hardware-Grundlage für Audioverarbeitung, Vernetzung, Videoverteilung, AV-Bridging und Displaysteuerung und unterstützen gleichzeitig ein skalierbares Portfolio an vernetzten Q-SYS-Peripheriegeräten für die Zusammenarbeit, um jedes System an die spezifischen Anforderungen Ihres Raums anzupassen.

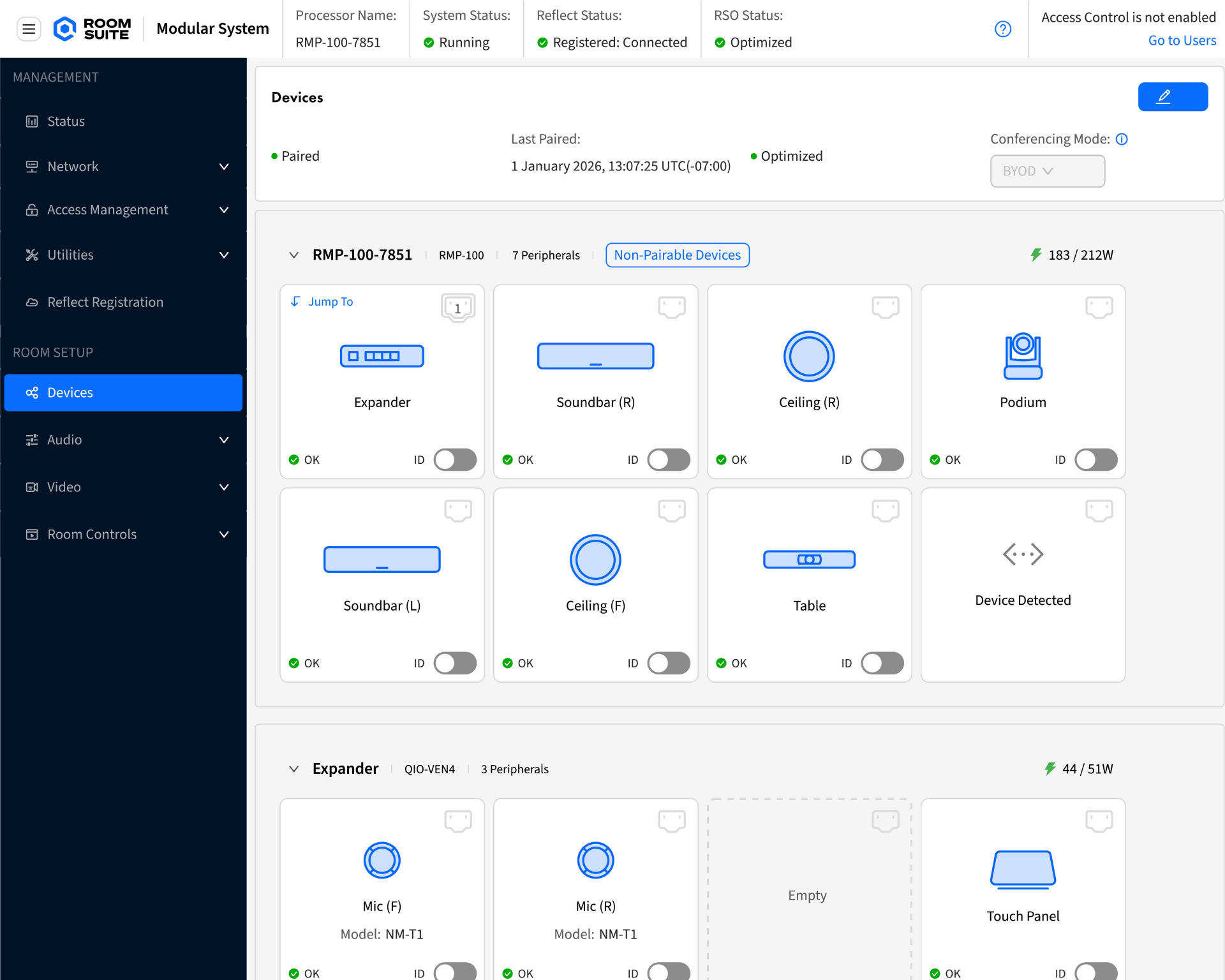

Vereinfachte Konfiguration (keine Programmierung)
Mithilfe eines optimierten, webbasierten Workflows beschleunigt das RoomSuite Modular System die Einrichtung und Inbetriebnahme durch eine Konfiguration ohne Programmierung. Schnelle Geräteerkennung, Einrichtung von Video-I/O-Anschlüssen, Optimierung der Raumakustik und automatische Generierung der Benutzeroberfläche – ganz ohne herkömmliche Programmierung.
Alles, was Sie wollen, an einem Ort
Ganz gleich, ob Sie Ihre Kameras positionieren, Audiopegel einstellen oder die Raumoptimierung nutzen, um Ihren Konferenzraum fein abzustimmen – im Q-SYS RoomSuite Modular System finden Sie alles, was Sie dafür benötigen.

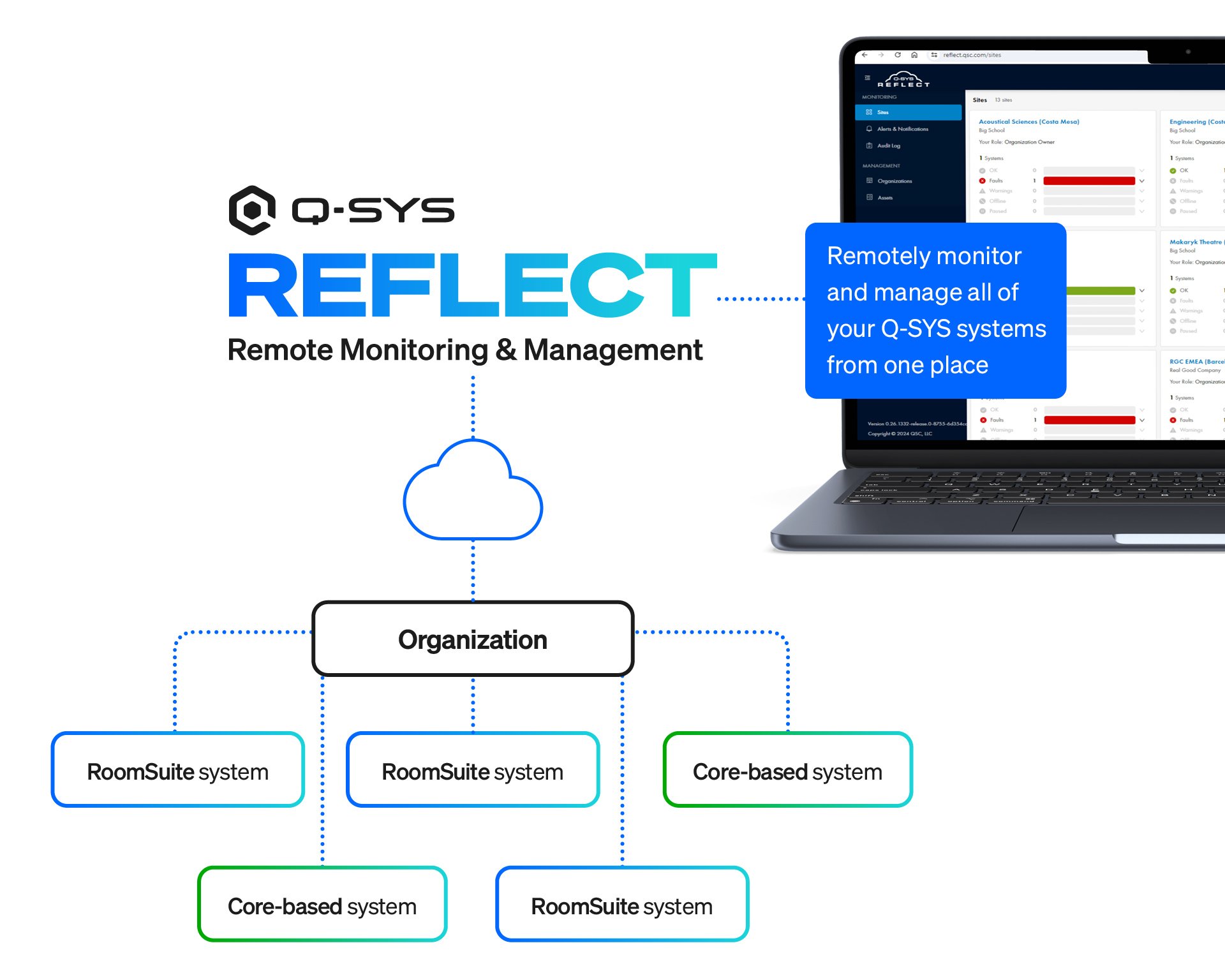

Vereinfachtes Systemmanagement
Durch die Integration von Q-SYS Reflect können Sie alle Q-SYS-Räume, einschließlich Q-SYS RoomSuite und Systeme mit Core-Technologie, über eine einzige Schnittstelle fernüberwachen und verwalten. Stellen Sie Voreinstellungen für Q-SYS RoomSuite Modular Systems bereit und führen Sie Firmware-Updates per Fernzugriff durch, um die laufende Systemwartung in großem Maßstab zu vereinfachen.
System-Komponenten
| Model | RMP-100 | |||
| Ethernet-Anschlüsse | ||||
| AV-LAN-Ethernet-Anschlüsse | 7x 1-Gbit/s-Ports, PoE+-Ausgang | |||
| Erweiterung-Ethernet-Anschluss | 1x 1-Gbit/s-Port, PoE++-Ausgang (IEEE 802.3bt Typ 4) | |||
| Externe Ethernet-Anschlüsse | 2 Aux-Ports (keine PoE-Stromversorgung) | |||
| PoE-Leistungsbudget | 212 W insgesamt, alle Ports (IEEE 802.3bt Typ 4) | |||
| Video I/O | ||||
| Eingang | 1x HDMI 2.0-Eingang (BYOM: 4k60-fähig mit Audio; ZR/MTR: 1080p60-fähig mit Audio) 1x HDMI 2.0-Eingang (BYOM: 4k60-fähig ohne Audio; ZR/MTR: 1080p60-fähig ohne Audio) | |||
| Output | 2x HDMI 2.0-Ausgänge (BYOM: 4k60-fähig; ZR/MTR: 1080p60-fähig) | |||
| Steuerung | ||||
| RS-232 | 2 Anschlüsse für die Bildschirmsteuerung | |||
| GPIO | 1 Eingang (Präsenzmelder-Anschluss, +24 V / 50 mA) | |||
| CEC | Unterstützt auf HDMI-Videoausgängen | |||
| USB | ||||
| USB | 1x USB-C-Anschluss 1x USB-A (nicht unterstützt) | |||
| Bedienelemente und Anzeigen | ||||
| Vorderseite | Power-LED ID-Button und Anzeige | |||
| RF antenna | Nicht unterstützt | |||
| Stromversorgung | ||||
| Inklusive 54-V-Gleichstromnetzteil | 100 - 240 VAC, ~50 / 60 Hz, 4A Max | |||
| Abmessungen | ||||
| Produktabmessungen (L x B x H) | 266 x 217 mm x 220 mm (0,5 x 8,6 x 8,7 Zoll) | |||
| Produktgewicht (netto) | 4.30 lbs (1.95 kg) | |||
| Abmessungen Versand (L x B x H) | 485 x 345 x 89 mm [19,1 x 13,6 x 3,5 Zoll] | |||
| Zubehör im Lieferumfang | Abnehmbare Rackwinkel 54-V-Gleichstromnetzteil 1x Netzkabel (länderspezifisch) I/O-Anschluss Broschüre zu Vorschriften und Sicherheit Garantieerklärung | |||
| Betriebsbedingungen und Sicherheit | ||||
| Lagertemperatur | -20° bis 70° C (-4° bis 158° F) | |||
| Luftfeuchtigkeit bei Lagerung | 5% bis 85% | |||
| Betriebstemperatur | 0° bis 40° C (32° bis 104° F) | |||
| Betriebstemperatur für Luftfeuchtigkeit | 5% - 85% | |||
| Wärmeableitung (ohne POE-Lasten) | 69 BTU / h (20 W) | |||
| Leistungsaufnahme (einschließlich POE-Lasten) | 200 W typisch, 245 W maximal | |||
| Batteriechemie | Lithium-Kohlenstoff-Monofluorid | |||
| Model | QIO-VEN4 | |||
| HDMI | ||||
| Eingang | 1x HDMI 2.0-Eingang (1080p60-fähig + Audio) | |||
| Ethernet-Anschlüsse | ||||
| AV-LAN-Ethernet-Anschlüsse | 4x 1 Gbit/s, PoE+-Ausgang | |||
| Prozessor (RMP-100) Ethernet-Anschluss | 1x 1 Gbit/s, PD PoE++ (IEEE 802.3at Typ 2) | |||
| PoE-Leistungsbudget | 51 W insgesamt, Anschlüsse 1–4 | |||
| USB | ||||
| USB | 1 x USB-C mit DP-Alt-Modus-Unterstützung (1080p60) 1 x USB-A (nicht unterstützt) | |||
| Bedienelemente und Anzeigen | ||||
| Vorderseite | Power-LED ID-Button und Anzeige | |||
| Sonstiges | ||||
| Headset | Nicht unterstützt | |||
| Abmessungen | ||||
| Produktabmessungen (L x B x H) | 185 x 133 x 31 mm (7,3 x 5,2 x 1,2 Zoll) | |||
| Produktgewicht (netto) | 1.72 lbs (780 g) | |||
| Abmessungen Versand (L x B x H) | 338 x 186 x 45 mm [13,3 x 7,3 x 1,8 Zoll] | |||
| Zubehör im Lieferumfang | Zubehör für die Oberflächenmontage Zugentlastung für Kabel Sicherheits- und Garantiehinweise | |||
| Stromversorgung | ||||
| Power-over-Ethernet (bereitgestellt durch RMP-100-Prozessor) | PoE++ (IEEE 802.3bt Type 4) | |||
| Betriebsbedingungen und Sicherheit | ||||
| Lagertemperatur | -20° bis 70° C (-4° bis 158° F) | |||
| Luftfeuchtigkeit bei Lagerung | 5% bis 85% | |||
| Betriebstemperatur | 0° bis 40° C (32° bis 104° F) | |||
| Betriebstemperatur für Luftfeuchtigkeit | 5% - 85% | |||
| Wärmeableitung (ohne POE-Lasten) | 51 BTU / h (15 W) | |||
| Leistungsaufnahme (einschließlich POE-Lasten) | 55 W typisch, 70 W maximal | |||
| Titel | |
|

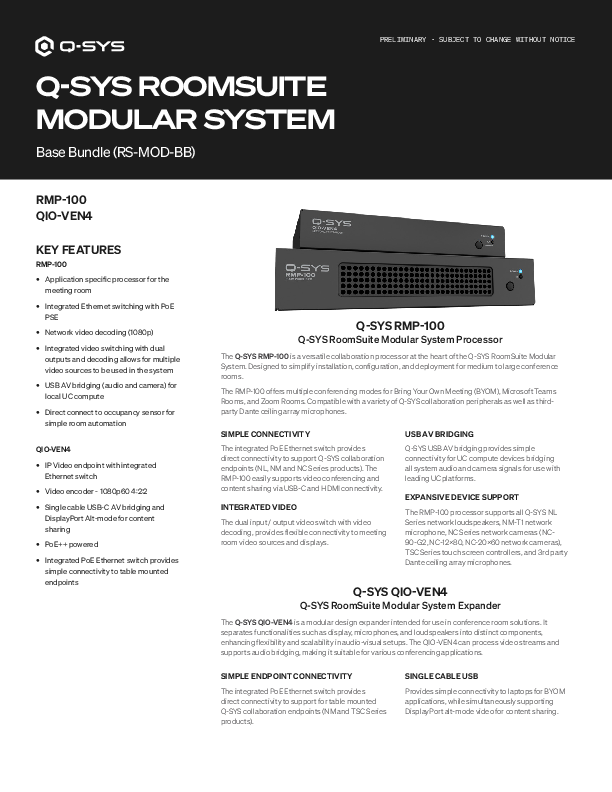

RoomSuite Modular System Datenblatt
Datenblatt für das RoomSuite Modular System
|
