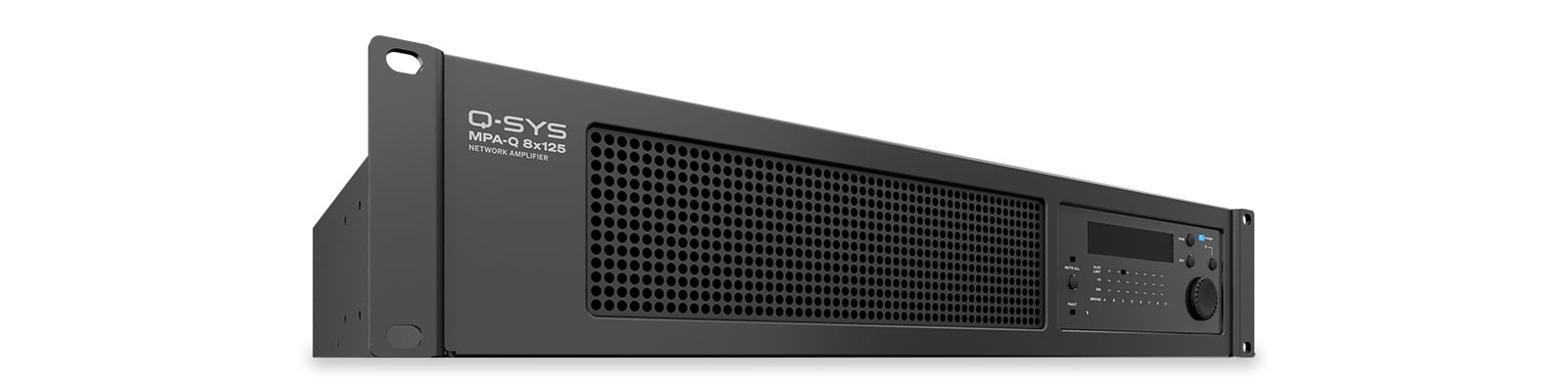

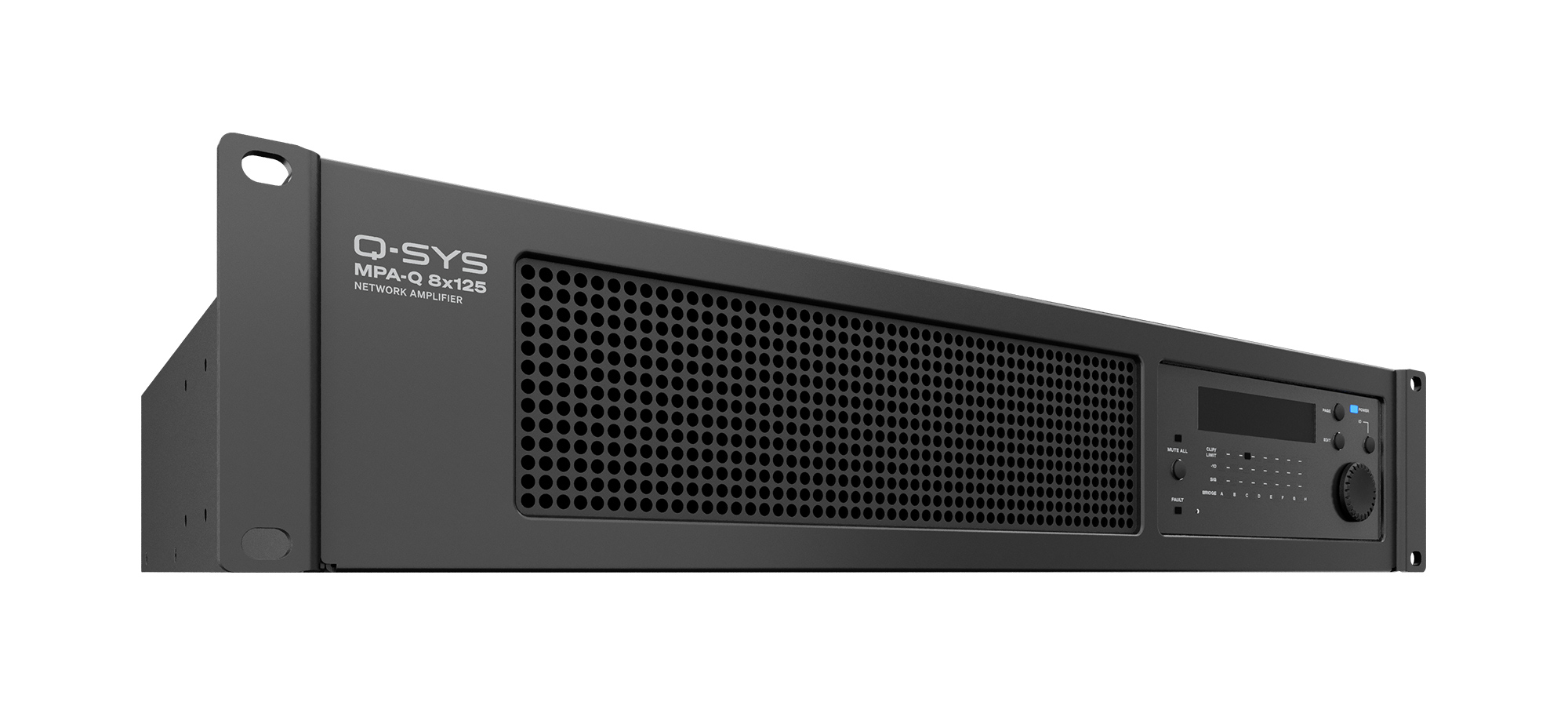

MPA-Q 8x125
Vernetzte Achtkanal-Endstufe
Der MPA-Q 8x125 gehört zur Mittelklasse der vernetzten Q-SYS Endstufen und erweitert die native Q-SYS-Integration auf noch mehr Leistungs- und verteilte Audioanwendungen in den Bereichen Gastgewerbe, Unterhaltung, Einzelhandel und Behörden.
Features und Vorteile
- Acht (8) Ausgangskanäle mit 125 W pro Kanal
- Lo-Z, Hi-Z, 70 V und 100 V Direktantrieb auf allen Kanälen verfügbar (keine Überbrückung oder manuelle Umstellung erforderlich)
- Acht (8) analoge Audioeingänge mit Line-Pegel, vollständig in Q-SYS oder Direct Out routbar
- Zwei (2) Gigabit-Ethernet-Anschlüsse für redundante Netzwerk-Audioverbindungen
- Der Standalone-Modus bietet die Möglichkeit, bei einem Ausfall der Netzwerkverbindung auf verfügbare analoge Eingänge umzuschalten.
- Schnelle Wiederherstellung des Audiosignals nach einem Stromausfall, wenn eine PoE-Verbindung verfügbar ist
- Vier (4) GPI-Eingänge und zwei (2) NO/NC-Ausgangsrelais
- Volle Rackbreite, 2HE-Bauform und inklusive Hardware für Rack- oder Oberflächenmontage

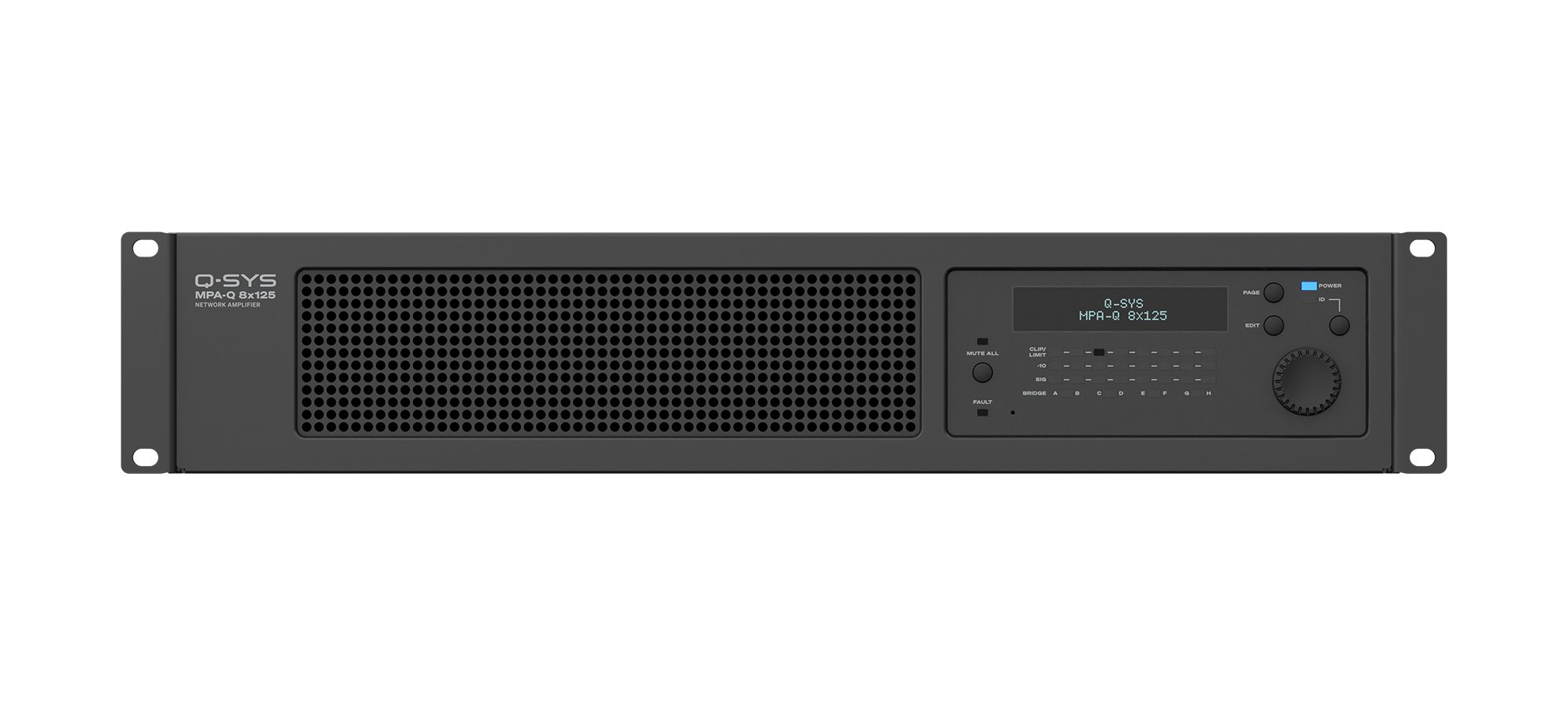

- Der Analogmodus umgeht vernetzte Audiosysteme und schafft eine vollständig analoge Endstufe; das Display an der Vorderseite ermöglicht in diesem Modus die grundlegende Kanalkonfiguration.
- Optimale Größe für mittelgroße bis große Räume: Die MPA-Q-Serie erweitert das Portfolio an vernetzten Q-SYS-Endstufen um eine neue Mittelklasse und eignet sich ideal für Räume, in denen Endstufen mit hoher Ausgangsleistung die betrieblichen Anforderungen übersteigen, wie beispielsweise im Gastgewerbe und Einzelhandel, in Unterhaltungsräumen sowie in größeren Unternehmens- und Behördenumgebungen.
- Audio bleibt aktiv – auch bei Verbindungsabbrüchen: Stellen Sie sicher, dass Ihr Audiosystem mit minimalen Unterbrechungen läuft. Bei einem Ausfall der Netzwerkverbindung bieten die Endstufen der MPA-Q-Serie die Möglichkeit, die Quelle automatisch auf verfügbare analoge Eingänge umzuschalten, um die Kontinuität des Klangs zu gewährleisten. Bei einem Stromausfall kann das Netzwerk-Audio innerhalb von Sekunden wiederhergestellt werden, wenn eine PoE-Verbindung verfügbar ist.
- Standortweites Audio mit Q-SYS: Die vernetzten Q-SYS-Endstufen der MPA-Q-Serie erweitern das nahtlose Q-SYS-Erlebnis auf noch mehr Räume und bieten natives Audio-Routing und -Steuerung sowohl in verteilten als auch in leistungsstarken Audioanwendungen in Ihrer gesamten Spielstätte.
- Integriertes Audio, Video und Steuerung: Die vernetzten Q-SYS Endstufen der MPA-Q-Serie werden von der Q-SYS Full Stack AV-Plattform angetrieben, die Daten, Geräte und eine Cloud-orientierte offene Architektur vereint, um eine vollständig integrierte Audio-, Video- und Steuerungslösung zu bieten, die eine einfachere Integration und softwarebasierte Skalierbarkeit ermöglicht.
| Datenblatt | MPA-Q 8x125 | ||
| Endstufen-Ausgang | |||
| Frequenzgang bei 20 Hz–20 kHz, 8 Ω | +0.2 dB / -0.7 dB | ||
| THD+N am Ausgang bei 1 kHz | 0,01 % - 0,03 % typisch; max. 1% | ||
| SNR bei 20 Hz–20 kHz, 8 Ω, A-bewertet | >112 dB | ||
| Gain bei +4 dBu Eingang | 28 dB | ||
| Dämpfungsfaktor | >160 | ||
| Analoge Eingänge (nur Line-Pegel) | |||
| Eingangs-Dynamikbereich (ungewichtet) | >108 dB | ||
| Eingangsimpedanz (symmetrisch und unsymmetrisch) bei 1 kHz | >11k symmetrisch und >5,5k unsymmetrisch | ||
| Sampling-Rate | 48 kHz | ||
| DSP | |||
| DSP-Signalverarbeitung | Gain, Polarität, IIR-Filter (HPF, parametrisch, Shelf, Array-Korrektur), FIR-Filter (1024 Taps pro Kanal), Delay (bis zu 2020 Millisekunden pro Kanal), Limiter (Schmalband-, RMS- und Peak-Limiter) | ||
| Ausgangsleistung | Maximum1 | Dauerleistung2 | |
Alle Kanäle angesteuert | 100 V | 125 W | 75 W |
| 70 V | 125 W | 75 W | |
| 8 Ω | 125 W | 75 W | |
| 4 Ω | 125 W | 75 W | |
| 2 Ω | 125 W | 75 W | |
Ein Kanal angesteuert | 100 V | N.N. | |
| 70 V | |||
| 8 Ω | |||
| 4 Ω | |||
| 2 Ω | |||
2 Kanäle gebrückt | 100 V | 250 W | 150 W |
| 70 V | 250 W | 150 W | |
| 8 Ω | 250 W | 150 W | |
| 4 Ω | 250 W | 150 W | |
| 2 Ω | Nicht unterstützt | ||
| Betriebsbedingungen | |||
| Betriebstemperatur | 0° bis 40° C (32° bis 104° F) | ||
| Lagertemperatur | -20° bis +70° C (-4° bis 158° F) | ||
| Feuchtigkeitsbereich | 5% - 85% RH | ||
| Abmessungen | |||

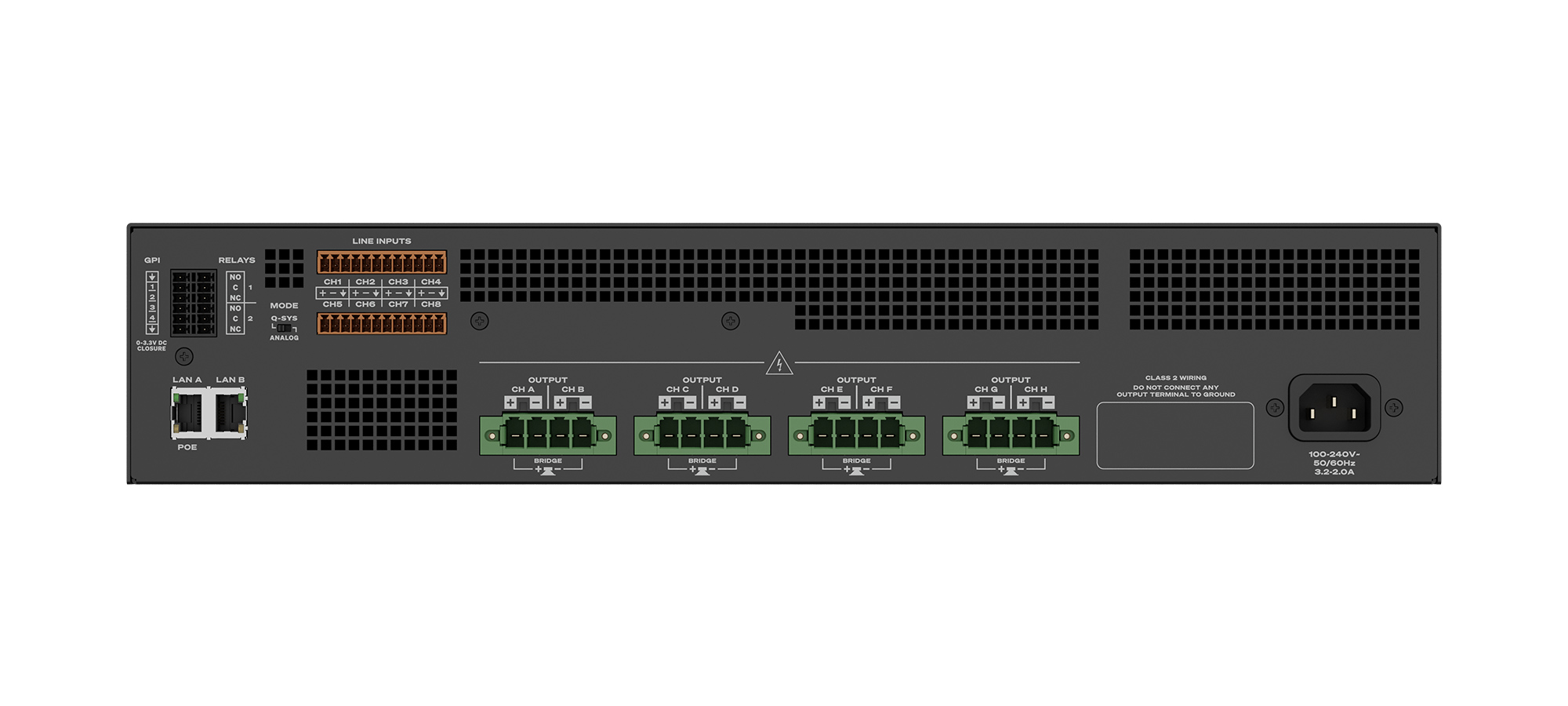

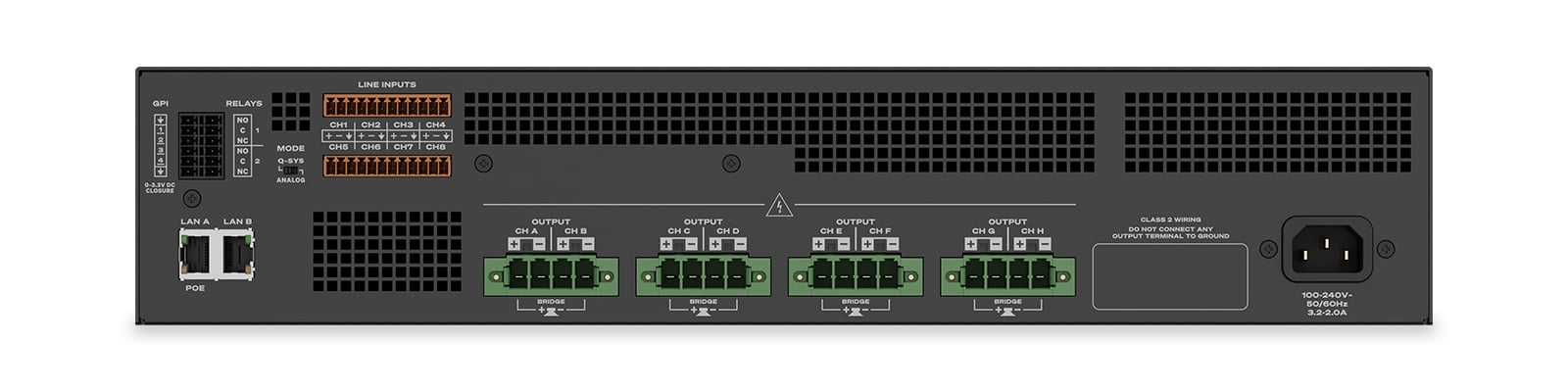

| Audio I/O-Anschlüsse | Ausgang: 8 Kanäle (Euro 7,62 mm) Eingang: 8 Kanäle (Euro 3,5 mm) | ||
| Netzwerke | 2x 1 Gbit/s Ethernet-Ports LAN A akzeptiert optional PoE (802.3af Typ 1) für eine schnelle Audio-Wiederaufnahme nach einer Stromunterbrechung | ||
| GPI | 0–3,3 V DC Schließung | ||
| Montageoptionen | Die vorderen Rackwinkel sind für die Rack-Montage vorinstalliert (die Rackwinkel können auch für die chassissgestützte Oberflächenmontage verwendet werden). | ||
| AC-Stromversorgung | 100-240 V, 50/60 Hz, 3.2-2.0 A | ||
| Produktabmessungen (L x B x H) | 381 x 483 x 89 mm [15,0 x 19,0 x 3,5 Zoll] | ||
| Produktgewicht (netto) | 22.5 lbs (10.2 kg) | ||
| Zubehör im Lieferumfang | 1x Netzkabel (länderspezifisch) | ||
*Alle Spezifikationen können ohne vorherige Ankündigung geändert werden.
1. Maximale Leistung – 20 ms, 1 kHz Sinuswellenburst; diese Daten sind besonders nützlich für die asymmetrische Belastung der Endstufe und die Maximierung der Leistungsausnutzung der Endstufe.
2. Dauerleistung: 20 Hz – 20 kHz Bandbreite, alle Kanäle mit gleicher Last angetrieben; diese Daten sind besonders nützlich für die Abschätzung der längerfristigen Ausgangsleistung über alle Endstufenkanäle hinweg.
