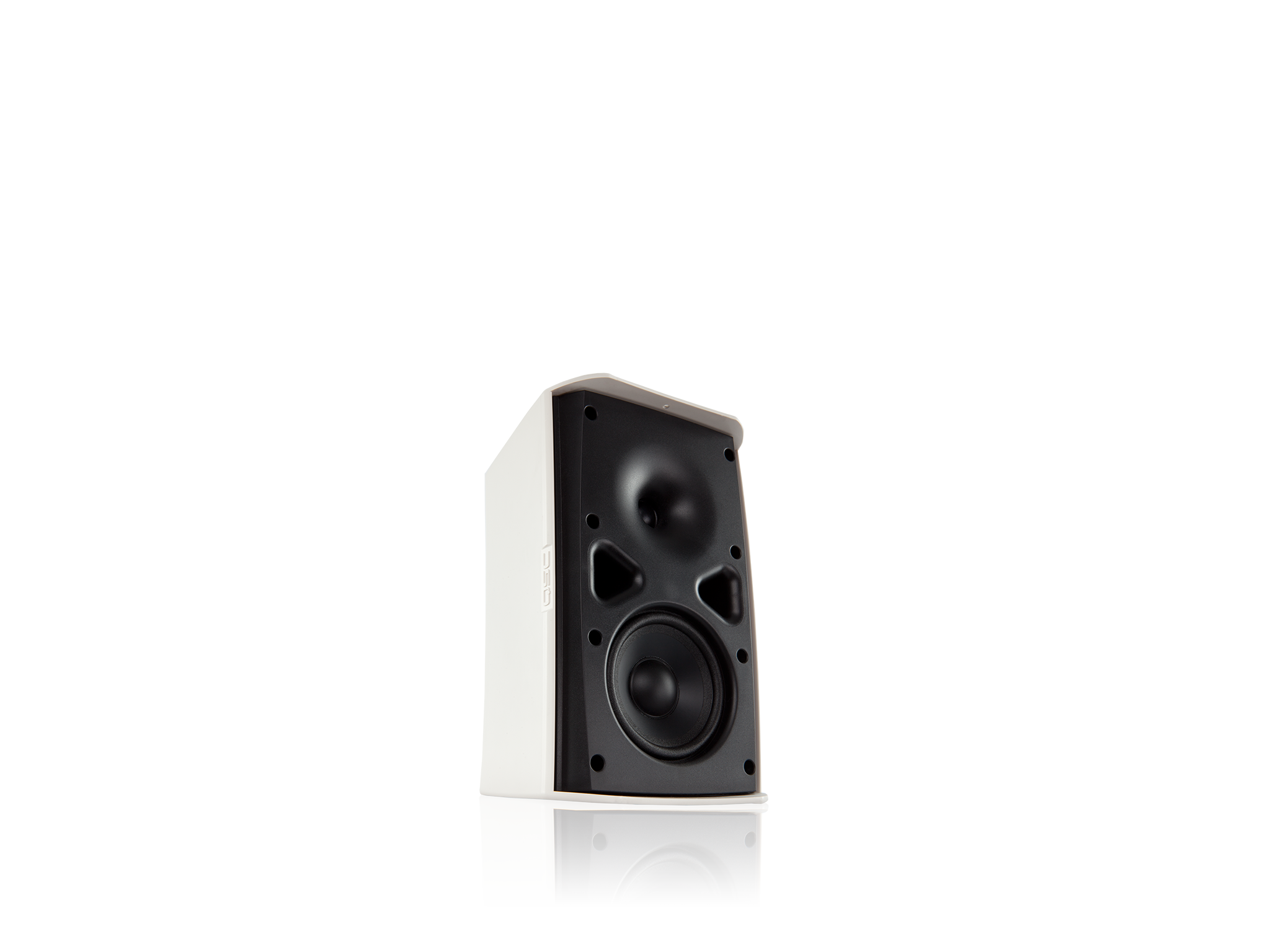

AD-S4T

4.5 pulgadas, 2 vías, cobertura cónica DMT de 120°

Logo Zertifiziert für Microsoft Teams

Características

  • Woofer de 4-inch con tratamiento contra la intemperie; tweeter de cúpula de seda de 0.75"
  • Cobertura conica DMT de 120°
  • Transformadores de 70V/100V de baja saturación y baja pérdida de 30 watts con bypass de 8 Ω
  • Pico máximo de nivel de presión sonora de 110 dB (bypass de 8 ohms)
  • DMT (Directivity Matched Transition™) garantiza una respuesta de frecuencia fluida y uniforme en la zona de cobertura
  • El sistema X-Mount™ permite instalar fácilmente el altavoz e implementar en una variedad de ángulos sin que se deslice con el tiempo
  • Filtros avanzados de ecualización mediante Intrinsic Correction™ disponible a través de las plataformas de procesamiento de audio en red Q-SYS™ o de los amplificadores CXD
  • Las cajas de ABS ligeras ofrecen durabilidad a largo plazo y una buena apariencia durante mucho tiempo
  • Cubierta de panel de entrada sellada y rejillas de aluminio con recubrimiento electrostático para mayor resistencia a la intemperie
  • Cumple con la normativa IEC60529 IP-54 para resistencia al polvo y salpicaduras
  • Disponible en negro (RAL 9011) o blanco (RAL 9010)
  • Información completa acerca de EASE, CF2, CAD, y BIM disponible en línea
Systemdetails AD-S4T
Effektiver Frequenzbereich1 68 Hz - 20 kHz
Nenn-Rauschleistung / -Rauschspannung2 50 Watt / 20 Volt (RMS)
Breitband-Kennschalldruckpegel 3 87 dB Schalldruckpegel
Abstrahlwinkel (-6 dB) 120° radiales DMT™
Bündelungsgrad (Q) 6
Bündelungsmaß 8 dB
Maximaler Dauerschalldruckpegel4 104 dB
Maximaler Spitzenschalldruckpegel4 110 dB
Nennimpedanz 8 Ohm
Empfohlene Endstufenleistung
(Lautsprecher"-Programmleistung)		 100 Watt
Übertragerabgriffe 70 V: 30, 15, 7,5, 3,75 W und 8-Ohm-Bypass

100 V: 30, 15, 7,5 W und 8-Ohm-Bypass
Hochtöner 0,75-Zoll-Seiden-Kalottenhochtöner / 0,75-Zoll-Schwingspule, horngeladen
Tieftöner 4,5-Zoll-Tieftöner mit witterungsbeständiger Papiermembran

1-Zoll/25-mm-Schwingspule
Anschlüsse Euroblock 4-Pol Klemmanschluss mit parallelem Ausgang
Gehäuse Lackiertes ABS-Polymer
Frontgitter Pulverbeschichtetes Aluminium
X-Mount Material Pulverbeschichtetes Aluminium
Gehäuse
Schutzart IP54
Betriebsumgebung Für Innen- und Außenbetrieb
Prüfverfahren Die für Außenbetrieb geeigneten Lautsprecher der AD Serie werden folgenden Tests unterzogen:

  • Salznebel: MIL-STD-810G Method 509.5 für 100 Stunden
  • Luftfeuchtigkeit: MIL-STD-810G Method 507.5, Zyklus B2, mit zyklisch hoher relativer Luftfeuchtigkeit für 7 Tage
  • Höchst- und Tiefsttemperaturen getestet gemäß QSC-internen Standards zwischen -20 °C und 50 °C

Gewicht ohne Verpackung 2,9 kg (6,5 lb)
Produktabmessungen
(H x B x T) Zoll		 10,3 × 6,34 × 6,42
Produktabmessungen
(H x B x T) mm		 261 × 161 × 163
Versandgewicht 7,65 kg (16,8 lb) [paarweise verpackt]
Versandabmessungen
(H x B x T) Zoll		 15,5 × 10,3 × 18 (paarweise verpackt)
Versandabmessungen
(H x B x T) mm		 394 × 261 × 458 (paarweise verpackt)
Zubehör im Lieferumfang X-Mount Montagesystem, Euroblock Klemmanschluss,
Anschluss-Schutzkappe

1 Freifeld, -10 dB gegenüber On-axis-Kennschalldruckpegel
2IEC 60268-1 Rauschsignal für 2 Stunden
3On-axis, Freifeld-Kennschalldruckpegel, 2,83 V auf 1 m
4Berechnet aus Nenn-Rauschspannung und Kennschalldruckpegel


Änderungen der Technischen Daten jederzeit ohne Vorankündigung möglich.
