AD-S162T
Säulen-Wandlautsprecher
Der AD-S162T der AcousticDesign™ Serie ist ein Säulen-Wandlautsprecher mit 16 Treibern. Dieses hochwertige Fullrange-System eignet sich für 70-V-/100-V-Systeme oder den 8-Ohm-Betrieb. Damit ist es ideal für eine Vielzahl von Vordergrund- und Hintergrundanwendungen in akustisch problematischen Umgebungen. Die Säulen-Wandlautsprecher ermöglichen mit einem einzigartigen schwenk- und neigungsfähigen Montagesystem die Montage in verschiedenen Positionen. Der Lautsprecher sitzt dabei trotz einer Neigung von bis zu 20° immer sehr nahe an der Wand.
Features
- Unauffälliges, professionelles Design.

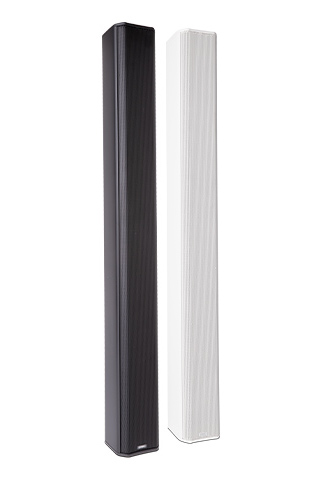

- Erhältlich in Weiß (RAL 9010) oder Schwarz (RAL 9011).
- Gehäuse und Lautsprecherabdeckung lackierbar
- Komplette EASE-, CLF-, CAD- und BIM-Informationen online verfügbar
- Robuste Aluminiumkonstruktion.
- Allen weißen Modelle mit UV-Schutz.
- Schutzklasse IP54 für Staub- und Spritzwasserfestigkeit
- Pulverbeschichtete Lautsprecherabdeckungen und wetterbeständige Membranen
- System für Schwenk-/Neigemontage im Lieferumfang enthalten.
- 70/100-V-Übertrager mit niedriger Sättigung
- 8-Ohm-Bypass niederohmig

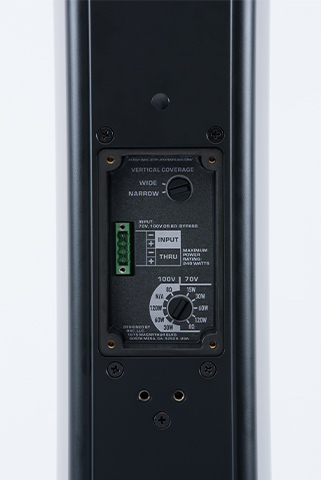

- Abstrahlcharakteristik umschaltbar zwischen Wide (breit) und Narrow (schmal)
- Euroblock-Stecker mit Loop-Through.
- Anschlussklemmen durch feuchtigkeitsabweisende Abdeckkappe geschützt.
Systemdetails | AD-S162T |

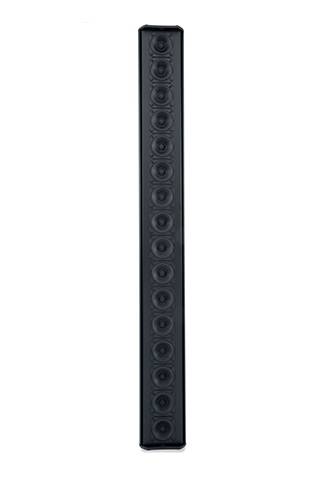

Schallwandler | 16 x 2,75-Zoll-Tieftöner mit witterungsbeständiger Papiermembran |
Effektiver Frequenzbereich 1, 2, 3, 8 | 90 Hz - 17 kHz |
Nenn-Rauschleistung / - Rauschspannung 6 | 200 Watt / 40 Vrms |
Kennschalldruckpegel [dB] | bei 1 W auf 1 m 2, 3, 4, 8 : 89 (Narrow) 88 (Wide) |
Abdeckung (-6 dB) (°) | Bewertung 2, 5, 8 : 160 x 15 (Narrow) / 30 (Wide) 500 Hz: 180 x 52 / 52, 1 kHz: 180 x 26 / 28 2 kHz: 160 x 18 / 28, 4 kHz: 180 x 13 / 30 |
Schalldrucknennwerte, 1/3-Oktav-CPB bei 1 W auf 4m, | 500: TBD; 630: TBD; 800: TBD; 1000: TBD |
Bündelungsgrad 2, 5, 8 | N.N. |
Bündelungsmaß (dB) 2, 5, 8 | 11 (Narrow) 13 (Wide) |
Max. Schalldruckpegel [dB] | Nennbelastbarkeit, 1 m (Dauerleistung / Peak) 7 : 112 / 118 (Narrow) |
Empfohlene Endstufenleistung | 250 Watt |
Übertragerabgriffe / -impedanz | Bypass: 8 Ω |
Anschlüsse | Euroblock 4-Pol Klemmanschluss mit parallelem Ausgang |
Gehäuse | Pulverbeschichtetes Aluminium |
Frontgitter | Pulverbeschichtetes Aluminium |
Schutzart | IP54 |
Betriebsumgebung | Für Innen- und Außenbetrieb |
Betriebstemperatur | -20 bis 50 °C |
Gewicht ohne Verpackung | 11,8 kg (26 lb) |
Produktabmessungen (H x B x T) | 1162 x 131 x 126 mm |
Versandgewicht | 14,86 kg (32,7 lb) |
Versandabmessungen (H x B x T) | 312 x 251 x 1384 mm |
Zubehör im Lieferumfang | Feuchtigkeitsabweisende Abdeckkappe mit Überwurfmutter |
Zertifikate | UL 1480A |
1 -10 dB gegenüber Kennschalldruckpegel
2 Vollraum, auf 4 m
3 Bezugsachse
4 Durchschnitt 200 Hz - 10 kHz
5 Durchschnitt 1 kHz - 10 kHz
6 IEC, 2 Stunden
7 Berechnet aus Nenn-Rauschleistung und Kennschalldruckpegel
8 Bezugsebene ist die Ebene, in der die Schallwand liegt. Die Bezugsachse ist die senkrecht zur Bezugsebene durch die Mitte der Schallwand führende Achse. Die vertikale Ebene liegt senkrecht zur Bezugsebene und schließt die Bezugsachse und den Stufenschalter für den Abgriffsschalter ein. Die horizontale Ebene liegt senkrecht zur Bezugsebene und zur vertikalen Ebene und schließt die Bezugsachse ein.
9 nach EN 54-24
All specifications are subject to change without notice.
